STOPKiT®, Gas leakage on H2S line – Middle-East
Solution d'obturation de fuite en ligne pour la réparation d'urgence de conduites
Contexte
L'objectif de la réparation, réalisée en décembre 2023 par un spécialiste de 3X ENGINEERING (3X), était de colmater en ligne (sous pression) un défaut fuyant situé sur une conduite de 350 mm (14") transportant du gaz H2S. Le précédent système de réparation installé par un concurrent ayant cédé, 3X a été appelée en urgence pour résoudre le problème et stopper la fuite.
Résultats
La réparation a été finalisée avec succès en quelques minutes grâce à notre système breveté d'obturation de fuites en ligne STOPKiT®. Pour sécuriser et prolonger la durée de vie de la réparation, le client envisage d'appliquer un renfort REINFORCEKiT® 4D (R4D) par-dessus le STOPKiT®.
 Type de défaut |
Fuite de gaz |
Détails |
Conduite de gaz H2S de 350 mm (14”), jusqu'à 120 bars et 150°C |
Emplacement |
Moyen-Orient |
Type de produit 3X |
STOPKiT® |
Étendue des travaux

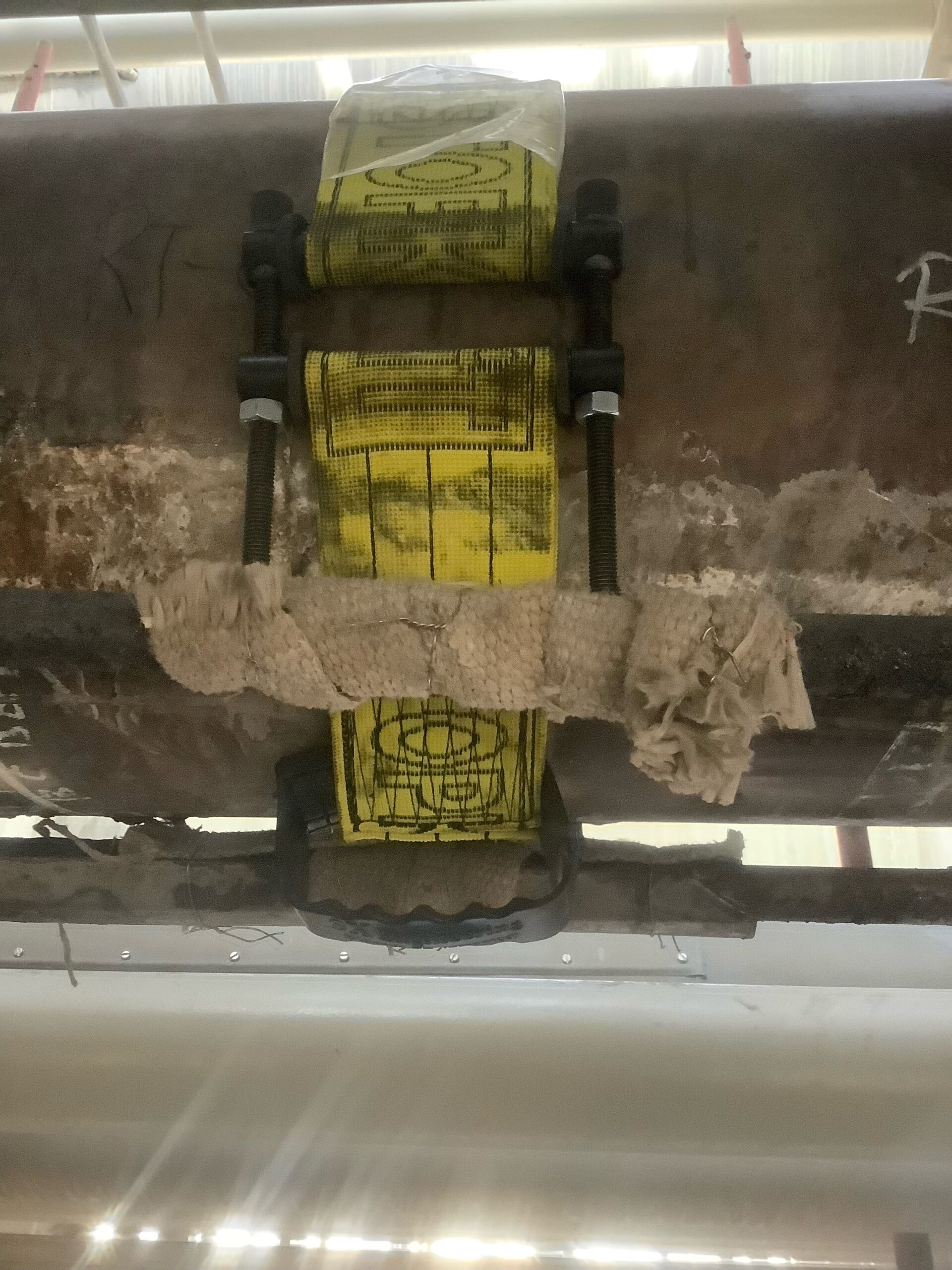

Avant d'installer notre solution de colmatage STOPKiT®, la réparation précédente a été retirée. L'étanchéité a ensuite été réalisée conformément à la procédure d'installation 3X décrite ci-dessous, à l'aide d'un STOPKiT® ONSHORE de référence STON014 (référence adaptée pour une conduite de 350 mm [14"] en zone terrestre, pour une taille de défaut maximale de 25 mm, jusqu'à 120 bars de pression et 150°C).
L'opération s'est déroulée selon les étapes suivantes :
-
Positionnement initial : Le STOPKiT® a d'abord été positionné à côté de la fuite à l'aide d'un dispositif de guidage spécifique (positionneur).
-
Centrage : Le STOPKiT® a ensuite été coulissé afin de centrer parfaitement le patch en élastomère sur le défaut.
-
Serrage : Une fois positionné au-dessus de la fuite, les vis droite et gauche du STOPKiT® ont été serrées jusqu'à l'obturation complète de la fuite (40 Nm max).
-
Finalisation : Enfin, le dispositif de guidage du STOPKiT® a été retiré. La fuite a été totalement maîtrisée et scellée.
