STOPKiT®, Leakage – Europe
Solution d'obturation de fuite en ligne pour la réparation d'urgence de conduites
Contexte
L'objectif de la réparation, menée par le distributeur local de 3X ENGINEERING (3X), FEROMIHIN, était de colmater en ligne une fuite de gaz sur une conduite de 500 mm (20″). La fuite a été constatée lors de la réhabilitation de la conduite et de la pose d'un nouveau système anticorrosion, lorsque les opérateurs ont détecté des bulles sous la nouvelle couche de bande de protection. Pour intervenir, il a été convenu de mettre en œuvre le système d'obturation d'urgence STOPKiT® de 3X.
Résultats
Cette opération a été réalisée avec succès par notre distributeur formé et certifié, et la fuite a été stoppée en quelques minutes grâce à notre dispositif d'urgence pour canalisations STOPKiT®. Ce produit est simple à stocker, immédiatement prêt à l'emploi et permet d'éviter des incidents majeurs tout en préservant l'intégrité de vos installations.
 Type de défaut |
Fuite |
Détails |
Gazoduc de 500 mm (20″), pression : 26 bars |
Emplacement |
Europe |
Type de produit 3X |
STOPKiT® |
Étendue des travaux

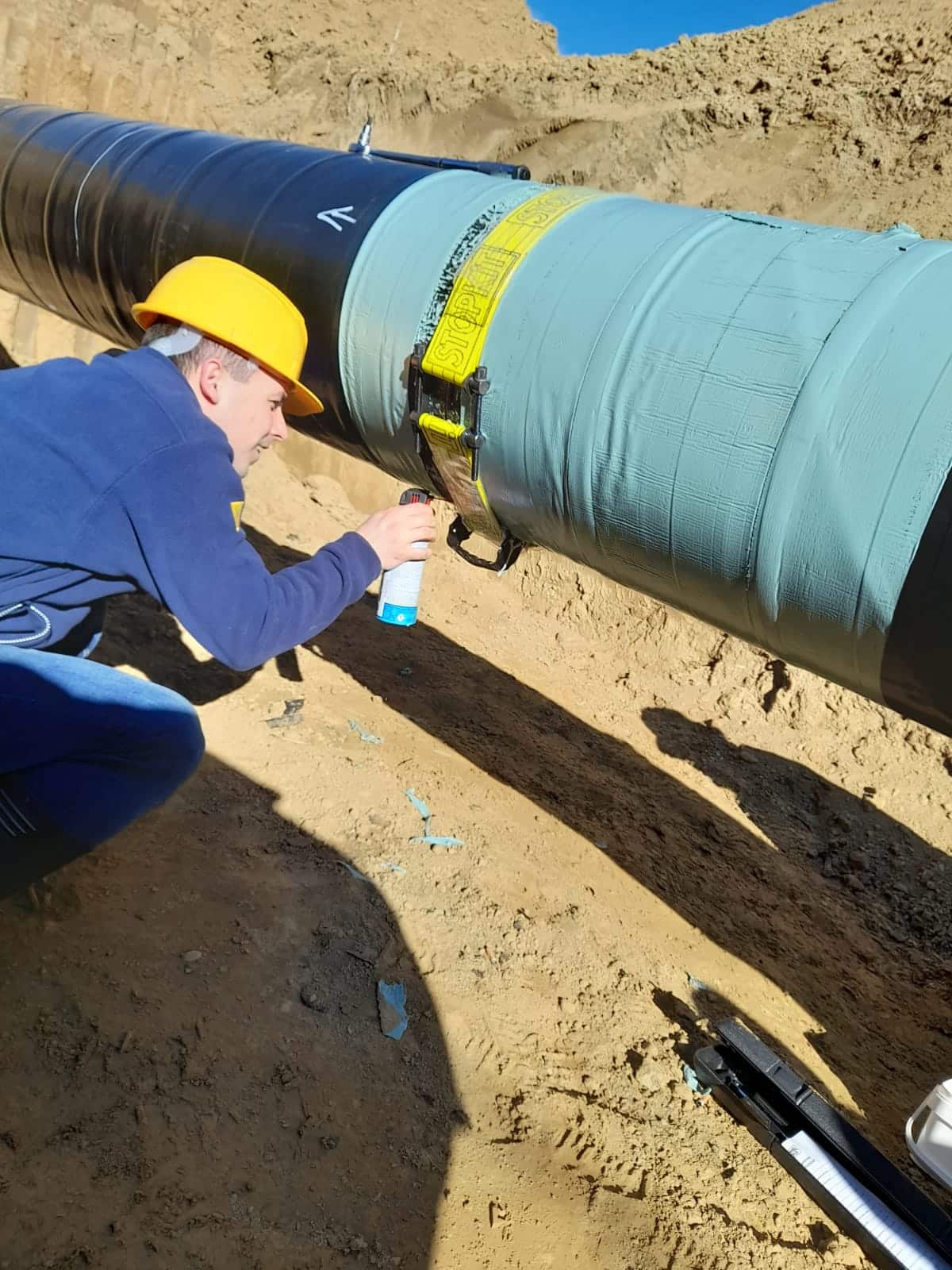

La fuite, quasi microscopique, se situait sur une soudure hélicoïdale à la position 5 heures. Une mousse détectrice de fuite de gaz a été employée pour repérer son emplacement exact.
L'intervention a été exécutée selon la procédure d'installation 3X détaillée ci-dessous, à l'aide d'un dispositif STOPKiT® référence STON020 (référence conçue pour une conduite de 500 mm [20″] en environnement terrestre) :
-
Positionnement initial : Le STOPKiT® a été mis en place à côté de la fuite à l'aide d'un guide de positionnement spécifique.
-
Centrage : Le STOPKiT® a ensuite été coulissé pour centrer parfaitement le patch élastomère sur la fuite.
-

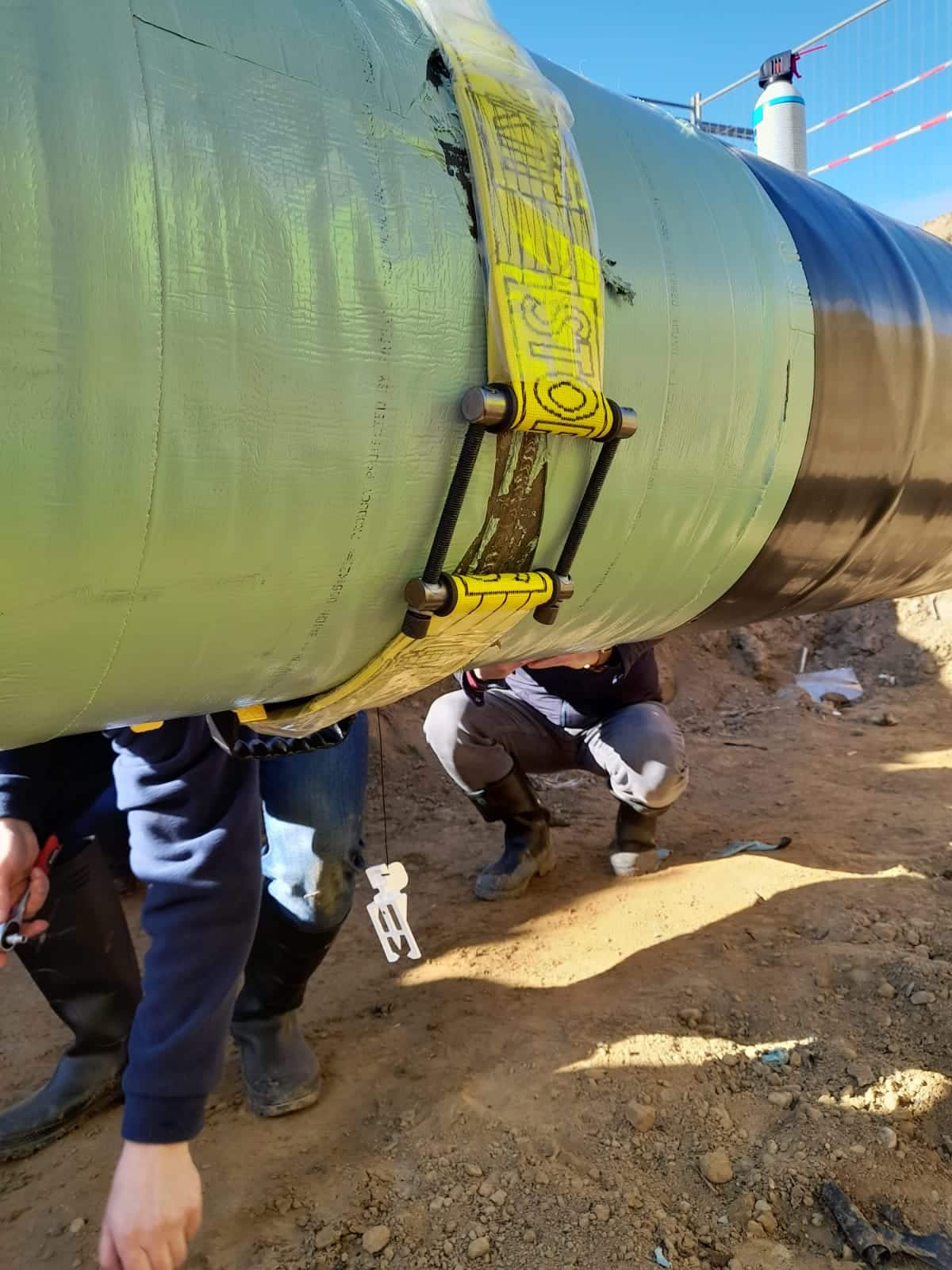

Serrage : Une fois le dispositif aligné sur la fuite, les vis gauche et droite du STOPKiT® ont été serrées alternativement pour maintenir les deux barres rigoureusement parallèles. L'opération a été poursuivie jusqu'à atteindre le couple de serrage de 40 Nm sur chaque vis.
-

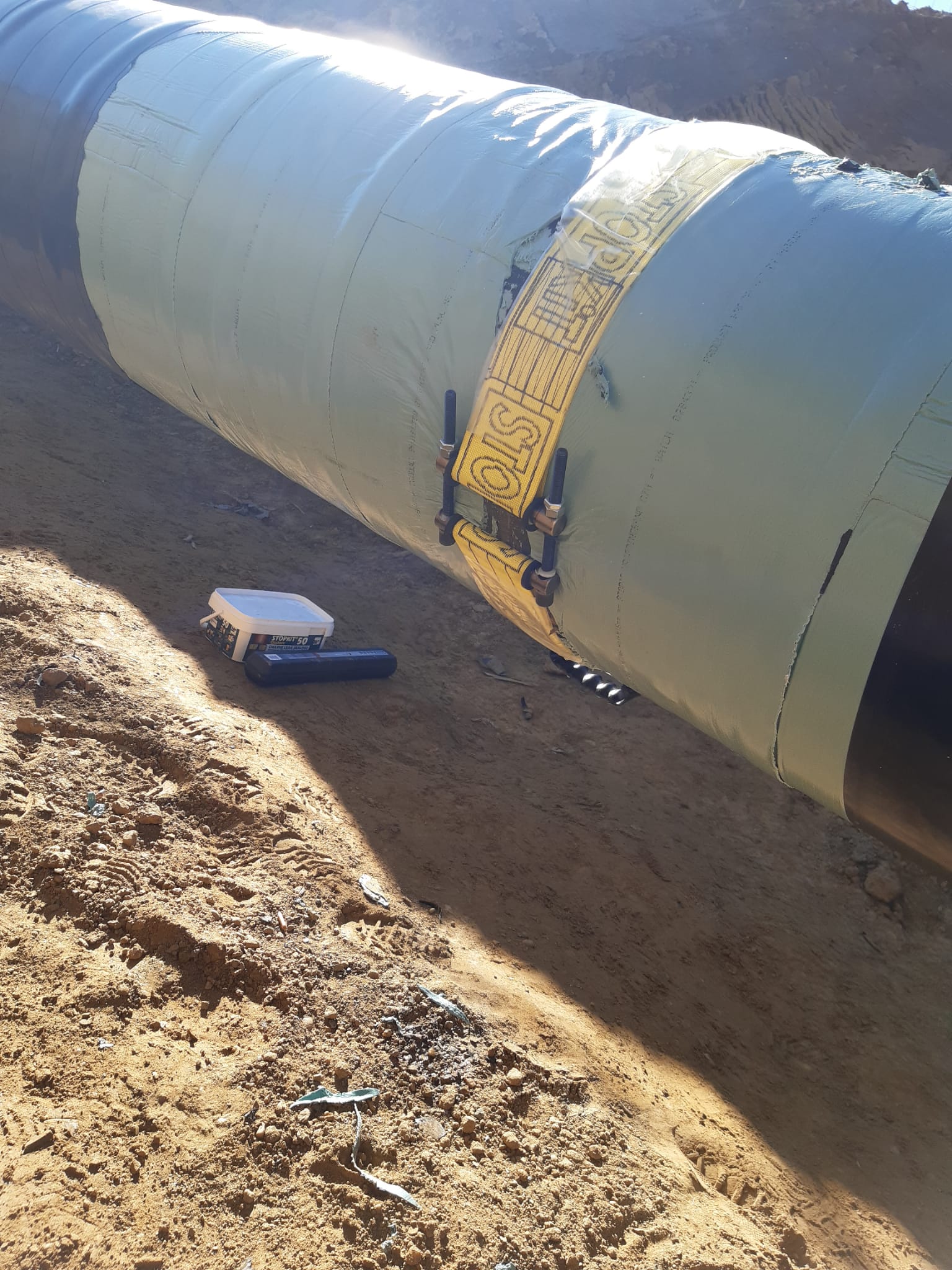

Finalisation : Le guide de positionnement a été retiré, confirmant l'obturation totale de la fuite.
