REINFORCEKiT® STRUCTURE, Handrails – Africa
Solução em compósito para reparo estrutural
Overview

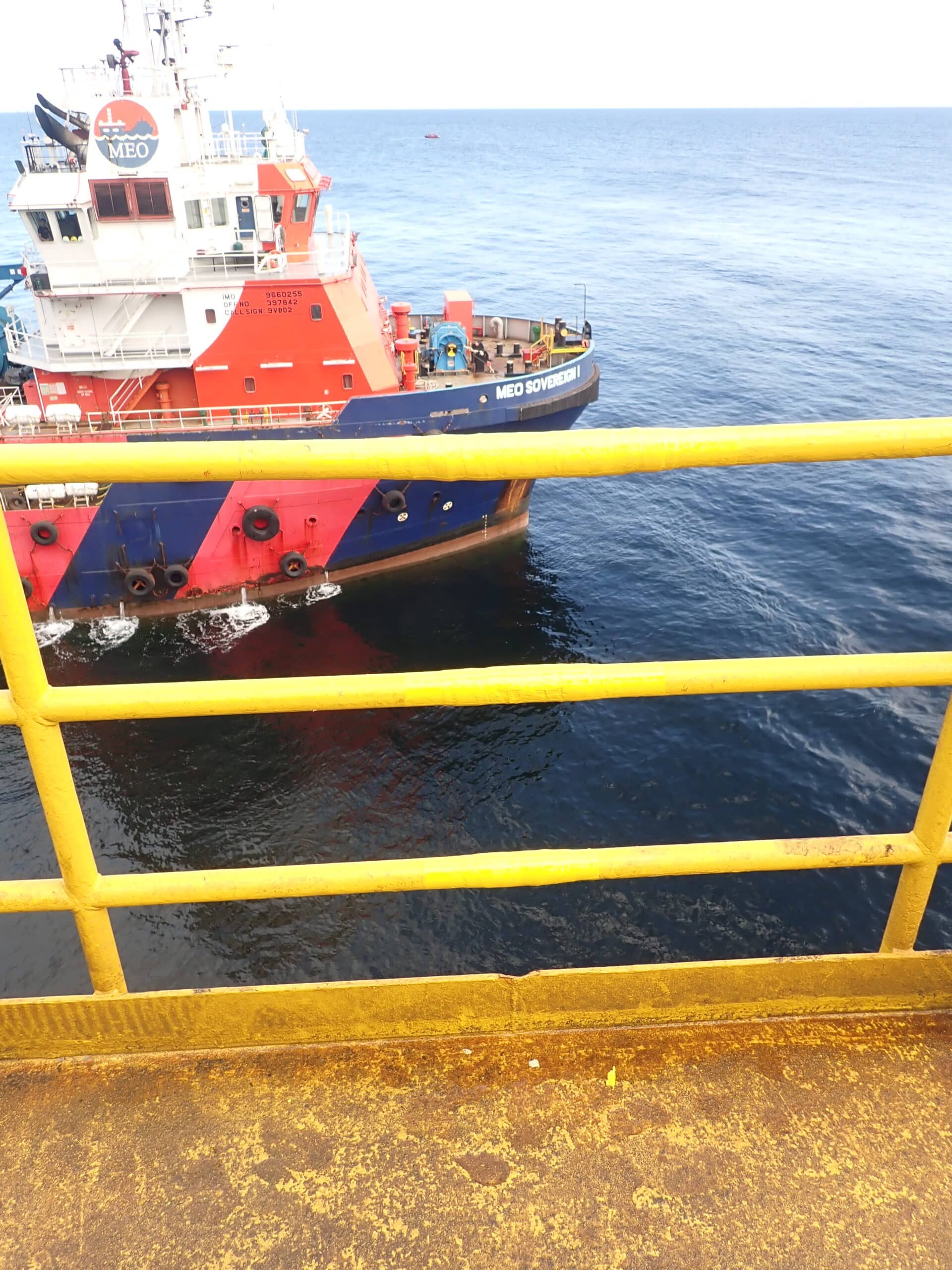

O objetivo das intervenções, realizadas em abril de 2023 por especialistas da 3X ENGINEERING (3X), foi restabelecer a rigidez mecânica de diversos guarda-corpos afetados por corrosão severa com surgimento de perfurações passantes. As estruturas avariadas estão localizadas no convés principal de um FPSO.
Results
Este projeto consolida uma aplicação pioneira demonstrando a flexibilidade dos sistemas 3X e a expertise na reabilitação mecânica de tubos e elementos estruturais. O serviço foi conduzido com agilidade e êxito técnico, assegurando a confiabilidade dos guarda-corpos por um período mínimo de 20 anos.
 Defect type |
Estruturas corrompidas por corrosão (furos passantes) |
Details |
Guarda-corpos no convés de FPSO |
Location |
África |
3X Product type |
REINFORCEKIT® STRUCTURE |
Scope of work
Os reparos foram desempenhados pela equipe técnica da 3X através de 4 etapas operacionais:
-

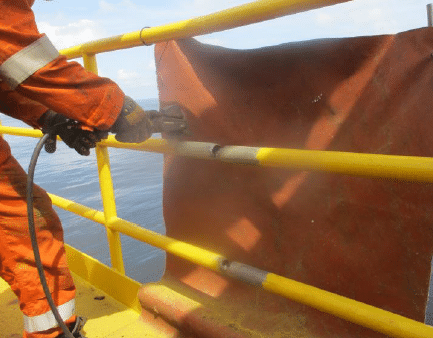

Preparação de superfície e desengraxe: O tratamento da superfície foi conduzido em ambos os lados da anomalia com a ferramenta Bristle Blaster® visando obter perfil de rugosidade mínimo de 60 µm para a aderência dos materiais compósitos. Na sequência, a área foi limpa com acetona.
-
Assentamento de chapa de aço e massa: Uma chapa de aço, pré-cortada e conformada para casar com a seção circular da tubulação, foi posicionada sobre o ponto danificado e fixada com massa estrutural 3X.
-

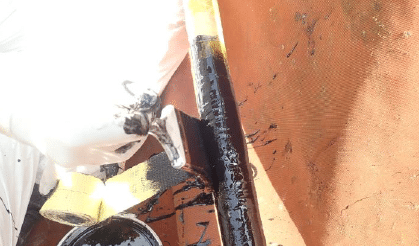

Reforço por laminação circunferencial: A laminação compósita foi executada em torno do tubo. Em conformidade com o formato da peça e a posição da avaria, foram necessárias apenas duas camadas de fita de Kevlar® saturada com resina epóxi 3X em uma extensão de reparo de 300 mm (30 cm). Utilizou-se filme plástico compressivo para compactar e regularizar o laminado antes da pintura.
-

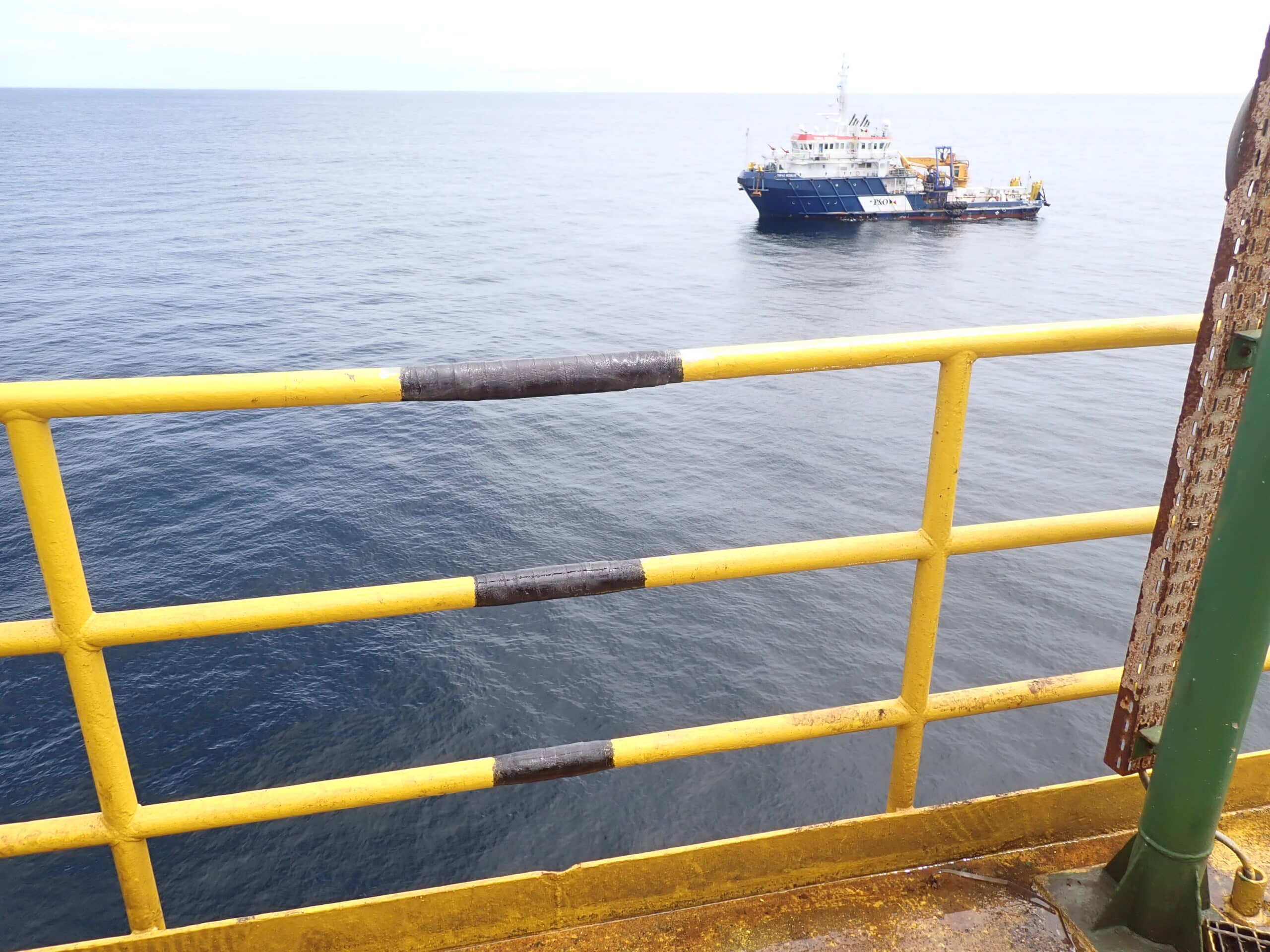

Aplicação de revestimento protetor: Após a desmoldagem da película plástica, o reparo foi protegido com pintura técnica de acabamento para resistir à degradação por radiação ultravioleta e proporcionar visual homogêneo.
