REINFORCEKiT® STRUCTURE, Jacket legs – Asia
Solução em compósito para reparo estrutural
Overview
Em março de 2025, o distribuidor local da 3X ENGINEERING (3X) reforçou e protegeu quatro pernas de plataforma fixa (jaqueta) com seus membros estruturais e dois risers utilizando a solução em compósito REINFORCEKIT® STRUCTURE da 3X para conter processos de degradação. A solução foi adotada em razão dos parâmetros construtivos da estrutura de aço.
Results
Foram colhidas amostras de resina durante a saturação da fita para controle de qualidade, e as leituras de dureza comprovaram o pleno êxito dos reparos. As estruturas estão agora resguardadas pelo REINFORCEKIT® STRUCTURE contra esforços de impacto e processos corrosivos, assegurando durabilidade estendida.
 Defect type |
Pernas de plataforma offshore tipo jaqueta e risers |
Details |
Pernas de jaqueta de 1.500 mm (60") / risers com diâm. de 273 mm (10,75") |
Location |
Ásia |
3X Product type |
REINFORCEKIT® STRUCTURE |
Scope of work

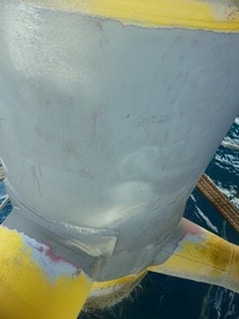

Com base na memória de cálculo da 3X, determinou-se o assentamento de 2 camadas de REINFORCEKIT® STRUCTURE, composto por fita de fibra de vidro e resina epóxi bicomponente 3X, para cobrir todas as áreas avariadas. Foram utilizadas duas matrizes poliméricas: uma para áreas atmosféricas (ao ar livre) e outra desenvolvida para imersão subaquática. A preparação de superfície foi executada por jateamento abrasivo para remoção de carepas e tintas antigas, alcançando rugosidade superior a 60 µm Rz para ancoragem mecânica efetiva entre o substrato de aço e o compósito.
O fluxo de trabalho foi conduzido através das etapas abaixo:
-
Aplicação de primer: Uma primeira camada de primer cobriu a área jateada para viabilizar molhabilidade e ancoragem adequadas da fita.
-

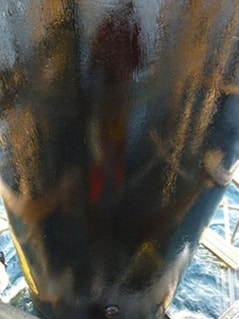

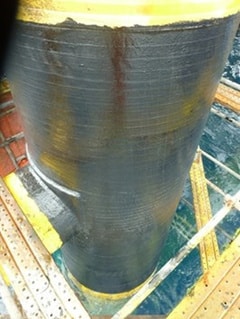

Laminação em compósito (atmosférica e subaquática): O enrolamento estrutural foi executado com tecido de fibra de vidro saturado em resina epóxi, aplicando-se 2 camadas sobre cada elemento. A impregnação da fita foi conduzida com o equipamento BOBIPREG dentro de contêiner climatizado antes do posicionamento nas estruturas. Mergulhadores qualificados pela 3X conduziram as intervenções submersas.
-

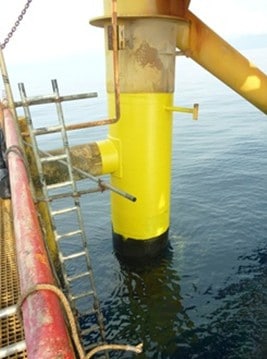

Aplicação de revestimento anti-UV (exclusivo para estruturas aéreas): Uma demão final de acabamento com proteção anti-UV foi aplicada sobre as peças atmosféricas para blindar o laminado contra radiação solar e intempéries climáticas.
