REINFORCEKiT® STRUCTURE, Tank Walls Repair – Middle East
Solução em compósito para reparo estrutural
Overview

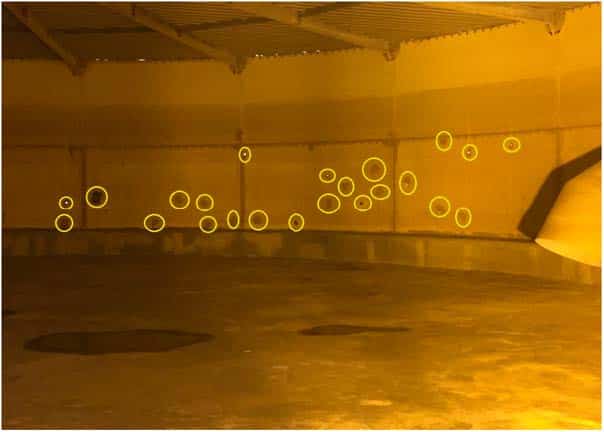

O objetivo do reparo, realizado em março de 2023 pelos especialistas da 3X ENGINEERING (3X), foi proteger e reforçar as paredes (costado) de um tanque danificado por corrosão interna. Algumas regiões exibiam corrosão acentuada com perdas de parede críticas e orifícios passantes. Todo o perímetro interno do costado foi recuperado com a aplicação da nossa tecnologia REINFORCEKIT® STRUCTURE.
Results

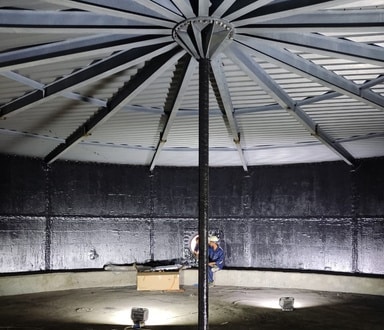

Esta intervenção representou um desafio operacional relevante devido à extensão da área de trabalho a renovar. Toda a superfície interna do tanque, totalizando aproximadamente 150 m², foi revestida com duas camadas do sistema REINFORCEKIT® STRUCTURE. O tanque encontra-se recuperado e estanque, blindado contra desgastes operacionais futuros (vida útil projetada do reparo: 5 anos).
 Defect type |
Corrosão interna nas paredes do tanque |
Details |
Tanque de armazenamento de água, diâmetro de 14,57 m, altura de 3,2 m |
Location |
Oriente Médio |
3X Product type |
REINFORCEKIT® STRUCTURE |
Scope of work
O projeto estrutural do reparo seguiu as diretrizes técnicas da norma internacional ISO 24.817. O método de execução no costado ocorreu de acordo com 3 fases principais:
-
Preparação de superfície e limpeza: Foi conferido padrão de ancoragem mecânica por meio de jateamento abrasivo (grit blasting) em toda a circunferência do tanque até a altura de 3,2 m (perfil de rugosidade mínimo de 60 µm). A área tratada havia sido previamente delimitada com fita de alta resistência à abrasão. Após o jateamento, as paredes foram completamente limpas e desengraxadas com acetona.
-
Aplicação de massa e assentamento de chapas de aço: A massa de enchimento 3X foi espalhada sobre todas as soldas para atenuar variações de relevo e transição. Em seguida, os furos passantes foram tamponados utilizando chapas de aço combinadas com massa específica 3X. O dimensionamento das chapas foi de 100 mm x 100 mm (10 x 10 cm), permitindo cobrir os vazios com sobreposição mínima de 30 mm em cada extremidade. As chapas de aço foram estabilizadas com ímãs industriais até a cura completa da massa.
-

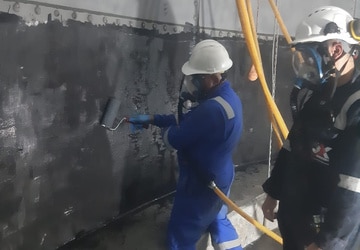

Reforço estrutural em compósito: Uma demão preliminar de resina 3X foi aplicada sobre toda a área de intervenção. Logo após, assentou-se a primeira camada de patch de fibra de vidro saturado com resina 3X nas paredes, partindo do fundo do tanque em direção ao topo. Finalizada a primeira laminação de patches, aplicou-se a segunda camada de reforço sob o mesmo procedimento técnico.
