El objetivo del proyecto, ejecutado por el distribuidor local de 3X ENGINEERING (3X), consistió en reforzar un gasoducto submarino de 400 mm (16") dañado por una abolladura mecánica a una profundidad de aproximadamente 49,4 metros.
Resultados
El refuerzo subacuático se completó con pleno éxito utilizando el sistema REINFORCEKiT® 4D SUBSEA. Pese a las restricciones de la pandemia de COVID-19, el trabajo fue gestionado con solvencia por el distribuidor local bajo la supervisión técnica remota por videoconferencia de un especialista de 3X durante toda la aplicación, demostrando la capacidad de respuesta y adaptación de la red global de 3X.
 Tipo de defecto |
Abolladura submarina (profundidad : ~49,4 metros) |
Detalles |
Gasoducto submarino de 400 mm (16"), temp. máx. de operación : 45°C, presión de cálculo : 93 bares |
Ubicación |
Asia |
Tipo de producto 3X |
REINFORCEKiT® 4D SUBSEA |
Alcance del trabajo
Conforme al estándar ASME PCC-2 y los análisis de dimensionamiento de 3X, se determinó la aplicación de 41 capas de REINFORCEKiT® 4D SUBSEA para reparar el defecto (dimensiones de la abolladura: 280 mm x 260 mm x 35 mm, 5,5% de pérdida de metal, 7,9% de profundidad de indentación) con un ciclo de vida útil de diseño de 20 años.

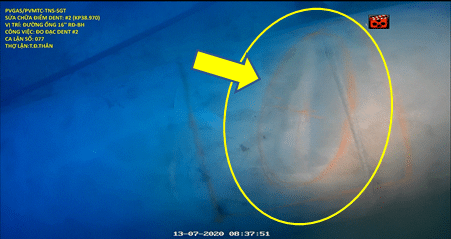

Bajo el agua, las actividades previas (localización del defecto, remoción de arenas, rocas y capa de hormigón) precedieron al chorreado abrasivo subacuático hasta superar una rugosidad de anclaje de 60 µm Rz.
La secuencia técnica de instalación se estructuró a través de 4 etapas principales :
-
Instalación de placa de composite : Se aplicó una placa compuesta recubierta con masilla técnica submarina 3X centrada sobre el defecto, manteniéndose ajustada bajo tensión con 3 cinchas de trinquete. Tras el curado de la masilla (3 horas), se retiraron las cinchas.
-

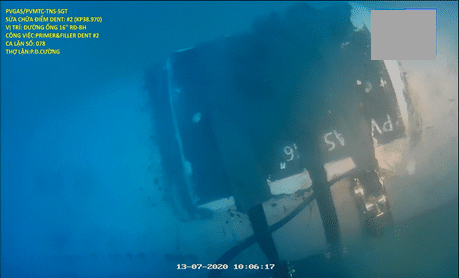

Imprimación submarina : Se extendió imprimación submarina 3X sobre la zona delimitada para garantizar una óptima unión adhesiva con el composite. Se comprobaron las variables ambientales antes de proseguir.
-

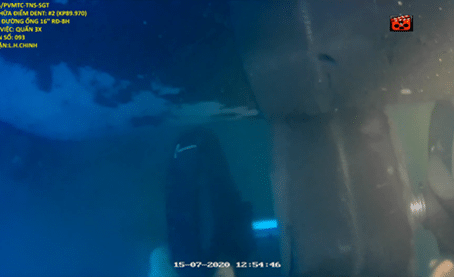

Vendaje compuesto submarino : Se bobinó cinta de Kevlar® saturada con resina submarina 3X empleando la unidad BOBIPREG® (equipo que asegura una impregnación controlada y veloz). La continuidad estructural entre rollos sucesivos se logró mediante placas metálicas intermedias diseñadas por 3X para entornos hiperbáricos. Se instalaron 41 capas continuas en una longitud de 1,6 m.
-
Finalización y validación : Instalación de placa de identificación para asegurar la trazabilidad. Se realizaron mediciones de espesor antes de montar una cubierta de protección contra agresiones del medio marino y se efectuaron ensayos de dureza subacuáticos para certificar el fraguado íntegro del material.
