REINFORCEKiT® 4D SUBSEA

SOLUCIÓN DE REPARACIÓN COMPUESTA PARA REFUERZO DE TUBERÍAS SUBMARINAS

Product Sheet

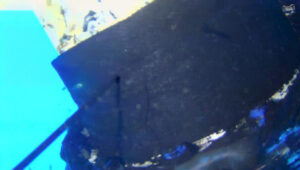

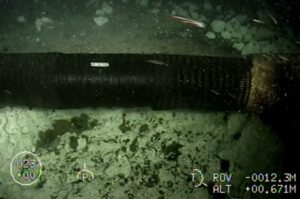

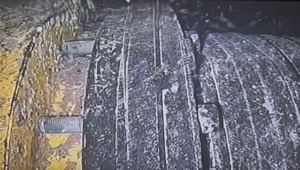

REINFORCEKiT® 4D SUBSEA (R4D-S) un sistema de lay-up húmedo. Se envuelve helicoidalmente alrededor de la tubería con el fin de llevar la resistencia mecánica a la sección de tubería dañada. El número de capas, calculado, está ligado no sólo a la presión de la tubería, la temperatura, diámetro y espesor sino también a la profundidad de la picadura y la longitud, el grado de acero y la ubicación de la tubería. Los requisitos de diseño y materiales de reparación son proporcionados por el Software 3X REA después de recopilación de información de acuerdo a los códigos y normas ASME B31G, ISO 24.817 y ASME PCC -2.

REINFORCEKiT® 4D SUBSEA es recomendado para reparar y reforzar tubería que opera a temperaturas entre +5°C (+41°F) a +65°C (+149°F) sometido a corrosión externa e interna; abolladuras y fugas (si completamente parado antes de la aplicación compuesta) para el medio ambiente bajo el agua. Este sistema de material compuesto está hecho de 400 g/m² cinta de Kevlar® y resina epóxica submarina reforzada con cerámica. Esta composición de resina específica proporciona buenas características anti-abrasión y químicas. El material compuesto es tolerante a condiciones húmedas y puede ser instalado fácilmente por los buceadores entrenados.



USOS

  • Reforzar una tubería submarina afectada por:
    • Corrosión externa e interna
    • Defectos pasantes, fugas, agujeros
    • Daños mecánicos, abolladuras, grietas …
  • Restaurar la integridad de la tubería submarina

APLICACIONES

  • Zona de salpicadura Offshore/Submarino
  • Todas las geometrías, incluidas soldaduras, codos y T
  • Todos los diámetros (sin limitación)
  • Tubería a alta presión
  • Temperatura de servicio desde +5°C hasta +65°C
  • Tuberías de transporte de líquidos y gases comunes

VENTAJAS

  • Aplicación del sistema con la tubería en funcionamiento
  • Ninguna pérdida de producción
  • Reparación no conductora
  • Ningún trabajo en caliente
  • Rendimiento a largo plazo (hasta 20 años de vida útil)

Vídeos

UsoREFUERZO Y REPARACIÓN  PARA TUBERÍA – AMBIENTE SUBMARINO
Diámetro de tuberíaNingúna limitación
Temperatura de servicio+5°C / +65°C
FibraKevlar®
ResinaR3X50S
Resina R3X65S



La aplicación del REINFORCEKiT® 4D SUBSEA es muy específica y técnicamente difícil porque la aplicación de productos compuestos en un entorno submarino debe ser realizada con personal altamente calificado y equipos específicamente dedicados para este uso. Por este motivo, los técnicos e ingenieros de 3X están capacitados y certificados para trabajar en plataformas. Para las reparaciones submarinas que requieren que los buceadores completen la envoltura compuesta, 3X ENGINEERING supervisa las operaciones submarinas y la coordinación de los buceadores (incluidos los buceos en saturación).

3X ENGINEERING ha desarollado una gama de herramientas submarinas para realizar las reparaciones compuestas en condiciones controladas. Estas herramientas específicas garantizarán la aplicación correcta y, por lo tanto, la efectividad del producto.

BOBiPREG®

La BOBiPREG® es una herramienta diseñada en las oficinas de 3X para impregnar la fibra de Kevlar® con la resina, de manera uniforme y rápida, antes de la inmersión.

¿Cómo funciona la BOBiPREG®?

MANIJAS SUBMARINAS (SUBSEA HANDLES)

MANIJAS SUBMARINAS (SUBSEA HANDLES)

Las MANIJAS SUBMARINAS garantizan una buena resistencia a la tracción cuando se aplica bajo el agua.

Este dispositivo permite una envoltura rápida y fácil.

BOBiWRAP®

under-development

La BOBiWRAP® es una máquina avanzada diseñada para envolver materiales compuestos en tuberías submarinas dañadas o corroídas. Bajo el agua, los buceadores entrenados repararán la tubería al reducir significativamente el tiempo de trabajo en comparación con una solución tradicional.

  • Instalación rapida y envuelta facíl
  • Tensión constante y superposición
  • Fácil de usar para los buceadores
