STOPKiT®

Sellado de Fuga con el Sistema en Funcionamiento Reparación de Emergencia para Tuberías

Ficha del Producto

STOPKiT® es el sistema de reparación más eficaz del mundo para el sellado de fugas en tuberías presurizadas en pocos minutos.

Permite detener varios tipos de fugas (petróleo, gas, agua …), en tuberías desde 4″ hasta 56″ de diámetro y también es aplicable en geometrías complejas (tubería ovalada, codo) e irregularidades como soldaduras.

Este producto patentado es un sistema de reparación temporal y de emergencia y está disponible en varios modelos (según el diámetro de la tubería y del agujero) y para varios entornos (terrestre, máritimo y submarino).

Presión hasta 80 bares (1160.8 psi) se puede contener para un diámetro de orificio inferior a 10 mm (versión del tamaño del sello: 50 x 100 mm). En caso de diámetro de agujero hasta 50 mm, las fugas se pueden contener hasta 30 bares (versión tamaño del sello: 100 x 100 mm).

USO

  • Reparación de fugas de emergencia y temporal

APLICACIONES

  • Terrestre, máritimo y submarino
  • Apto para soldadura, codo, tubería ovalada, entre otras
  • Diámetros de tubería desde 4’’ hasta 56’’
  • Temperatura de tubería desde -20°C hasta +80°C
  • Tubería de transporte de líquidos y gases más comunes

VENTAJAS

  • No requiere parada de operación
  • No adiciona cargas a la tubería (producto ligero)
  • Instalación rápida
  • Facíl de almacenar
  • Vida utíl: 5 años

Concepto del STOPKiT®

El sistema funciona mediante la concentración de toda la tensión necesaria en el tubo en el lugar del defecto.El esfuerzo tangencial necesario para detener la fuga es llevado por medio de la correa y los tornillos.Las fibras fuertes de la correa son resistentes a la tensión y temperatura.
Concepto del STOPKiT®

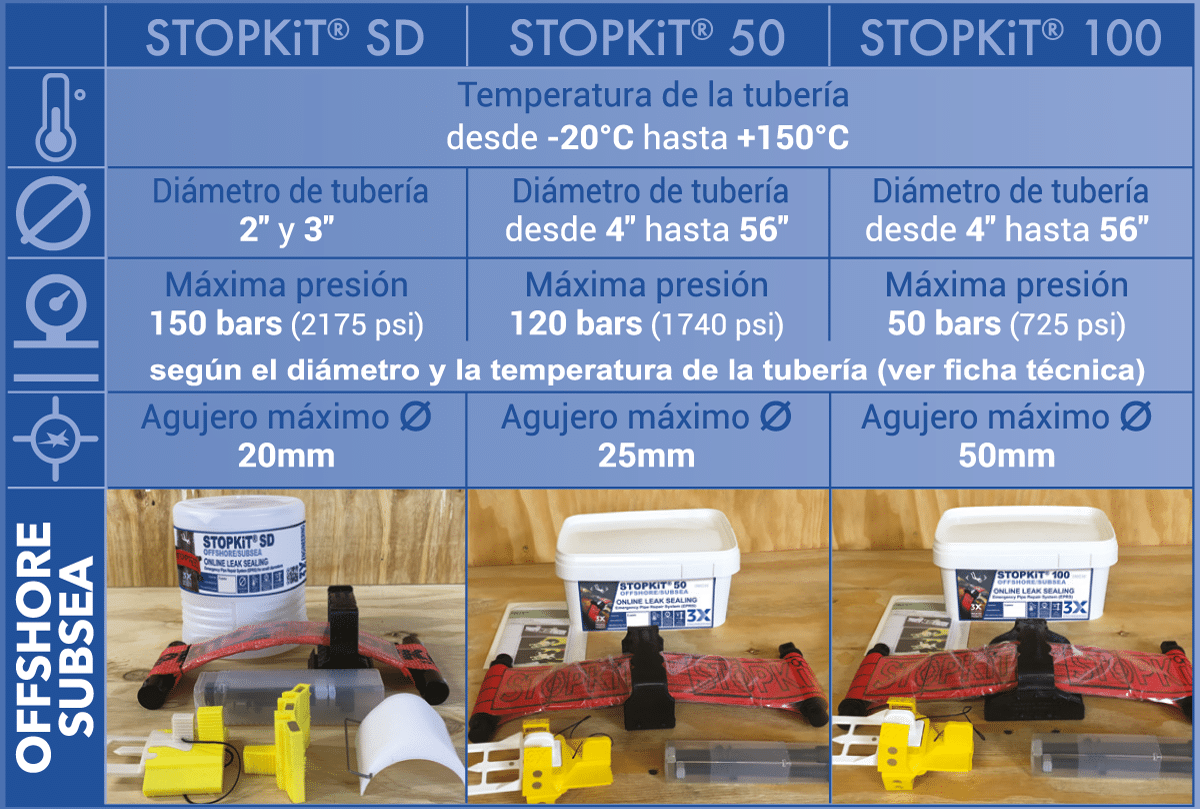

Gama STOPKiT® desde 4” hasta 56” de Diámetro

ONSHORE

STOPKiT® 50

Diámetro de fuga máximo 10mm
Presión máxima 80 bars

Temperatura de la tubería
-20°C/+80°C

STOPKiT® 100

Diámetro de fuga máximo 10mm
Presión máxima 80 bars

Temperatura de la tubería
-20°C/+80°C

OFFSHORE / SUBMARINO

STOPKiT® 50

Diámetro de fuga máximo 10mm
Presión máxima 80 bars

Temperatura de la tubería
+5°C/+80°C

STOPKiT® 100

Diámetro de fuga máximo 50mm
Presión máxima 30 bars

Temperatura de la tubería
+5°C/+80°C

Posicionador STOPKiT®

El STOPKiT® se instala fácilmente gracias al Posicionador STOPKiT®.Esta herramienta especial sirve para centrar el parche en la fuga y evitar que se deslice cuando se aprieta.
Posicionador STOPKiT®

Mire estos estudios de caso y descubra cómo STOPKiT® Offshore detuvo las fugas presurizadas en tuberías submarinas en Indonesia.

STOPKiT® Onshore

El kit incluye una o más correas amarillas, un parche (50x100mm o 100x100mm), barras de acero inoxidable, tuercas, pernos y el posicionador STOPKiT® (el número de correas, barras de acero inoxidable, tuercas y pernos depende del diámetro de la tubería).

 STOPKiT® 50STOPKiT® 100
Dimensiones del parche50 x 100mm100 x 100mm
Tamaño máx. de la fugaØ≤ 10mmØ≤ 50mm
Presión máxima80 bars / 1160 psi30 bars / 435 psi
UsoAMBIENTE TERRESTRE – REPARACIÓN DE EMERGENCIA
Diámetro de la tuberíadesde 4” hasta 56”
Temperatura de la tubería-20°C / +80°C

STOPKiT® Offshore

El kit incluye una o más correas rojas, un parche (50x100mm o 100x100mm), barras de acero inoxidable, tuercas, pernos y el posicionador STOPKiT® (el número de correas, barras de acero inoxidable, tuercas y pernos depende del diámetro de la tubería).

 STOPKiT® 50STOPKiT® 100
Dimensiones del parche50 x 100mm100 x 100mm
Tamaño máx. de la fugaØ≤ 10mmØ≤ 50mm
Presión máxima80 bars / 1160 psi30 bars / 435 psi
UsoAMBIENTE MARÍTIMA/SUBMARINA – REPARACIÓN DE EMERGENCIA
Diámetro de la tuberíadesde 4” hasta 56”
Temperatura de la tubería-20°C / +80°C

STOPKiT® Offshore fue diseñado especialmente para entornos marítimos (plataforma) o submarinos.
La correa de este modelo no solo es más ligera y flexible, sino que también es muy resistente bajo al agua.
Esto mejorará significativamente la eficacia a largo plazo del producto.

INSTALACIÓN REALIZADA POR APLICADORES FORMADOS Y CERTIFICADOS
