STOPKiT®, Gas leakage on H2S line – Middle-East
Solución de sellado de fugas en línea para la reparación de emergencia de tuberías
Resumen
El objetivo de la reparación, realizada en diciembre de 2023 por un especialista de 3X ENGINEERING (3X), era sellar en línea (en servicio) un defecto con fuga situado en una tubería de 350 mm (14") que transporta gas H2S. El sistema de reparación anterior instalado por un competidor falló, y 3X fue convocada con urgencia para solucionar el problema y detener la fuga.
Resultados
La reparación se completó con éxito en pocos minutos gracias a nuestro sistema patentado de sellado de fugas en línea STOPKiT®. Para asegurar y prolongar la vida útil de la reparación, el cliente está considerando aplicar REINFORCEKiT® 4D (R4D) sobre el STOPKiT®.
 Tipo de defecto |
Fuga de gas |
Detalles |
Línea de H2S de 350 mm (14”), hasta 120 bares y 150°C |
Ubicación |
Oriente Medio |
Tipo de producto 3X |
STOPKiT® |
Alcance del trabajo

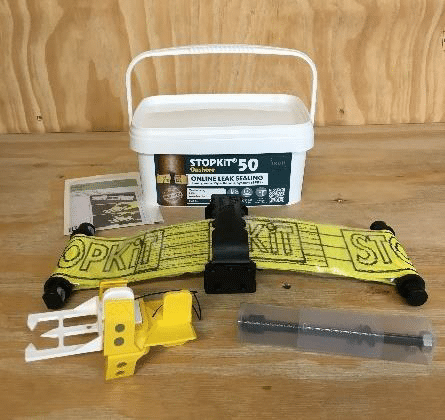

Antes de instalar nuestra solución de sellado STOPKiT®, se retiró la solución anterior. El sellado se realizó siguiendo el procedimiento de instalación de 3X descrito a continuación, utilizando STOPKiT® ONSHORE con referencia STON014 (referencia adecuada para una tubería de 350 mm [14"] en zona terrestre con un tamaño máximo de defecto de 25 mm, hasta 120 bares de presión y 150°C).
La operación se llevó a cabo siguiendo las siguientes etapas:
-
Posicionamiento inicial: Primero se posicionó el STOPKiT® junto a la fuga utilizando un dispositivo posicionador específico.
-

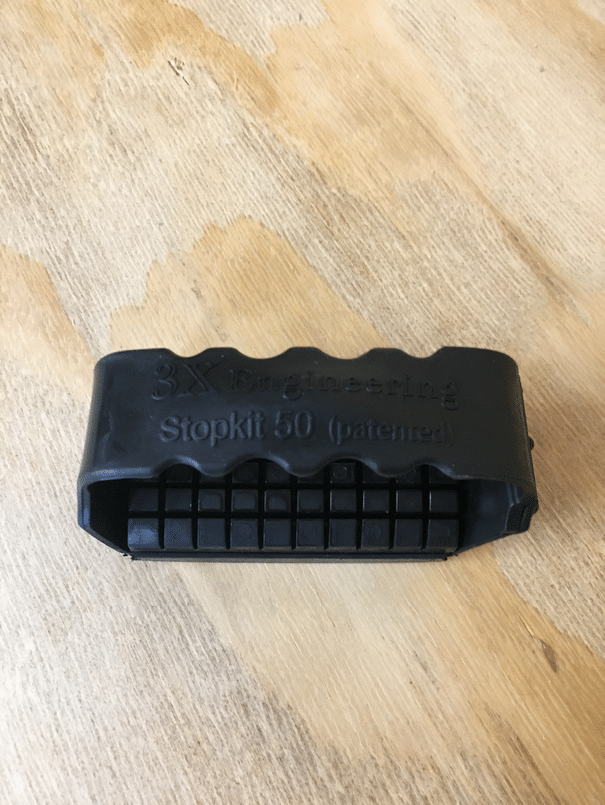

Centrado: Luego se deslizó el STOPKiT® para centrar perfectamente el parche de elastómero sobre el defecto.
-
Apriete: Una vez posicionado sobre la fuga, se apretaron los tornillos derecho e izquierdo del STOPKiT® hasta sellar la fuga (40 Nm máx.).
-

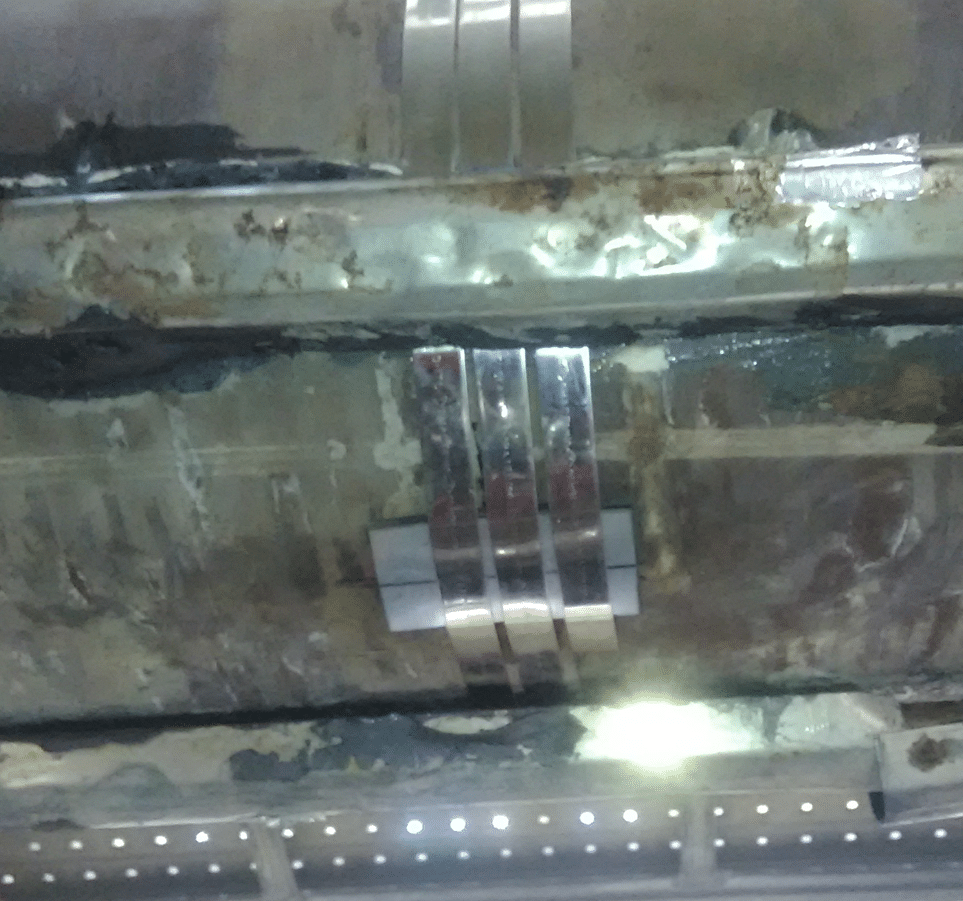

Finalización: Finalmente, se retiró el dispositivo posicionador del STOPKiT®. El defecto con fuga quedó totalmente controlado y sellado.
