STOPKiT®, Leak simulation test – Middle-East
Solución de sellado de fugas en línea para la reparación de emergencia de tuberías
Resumen

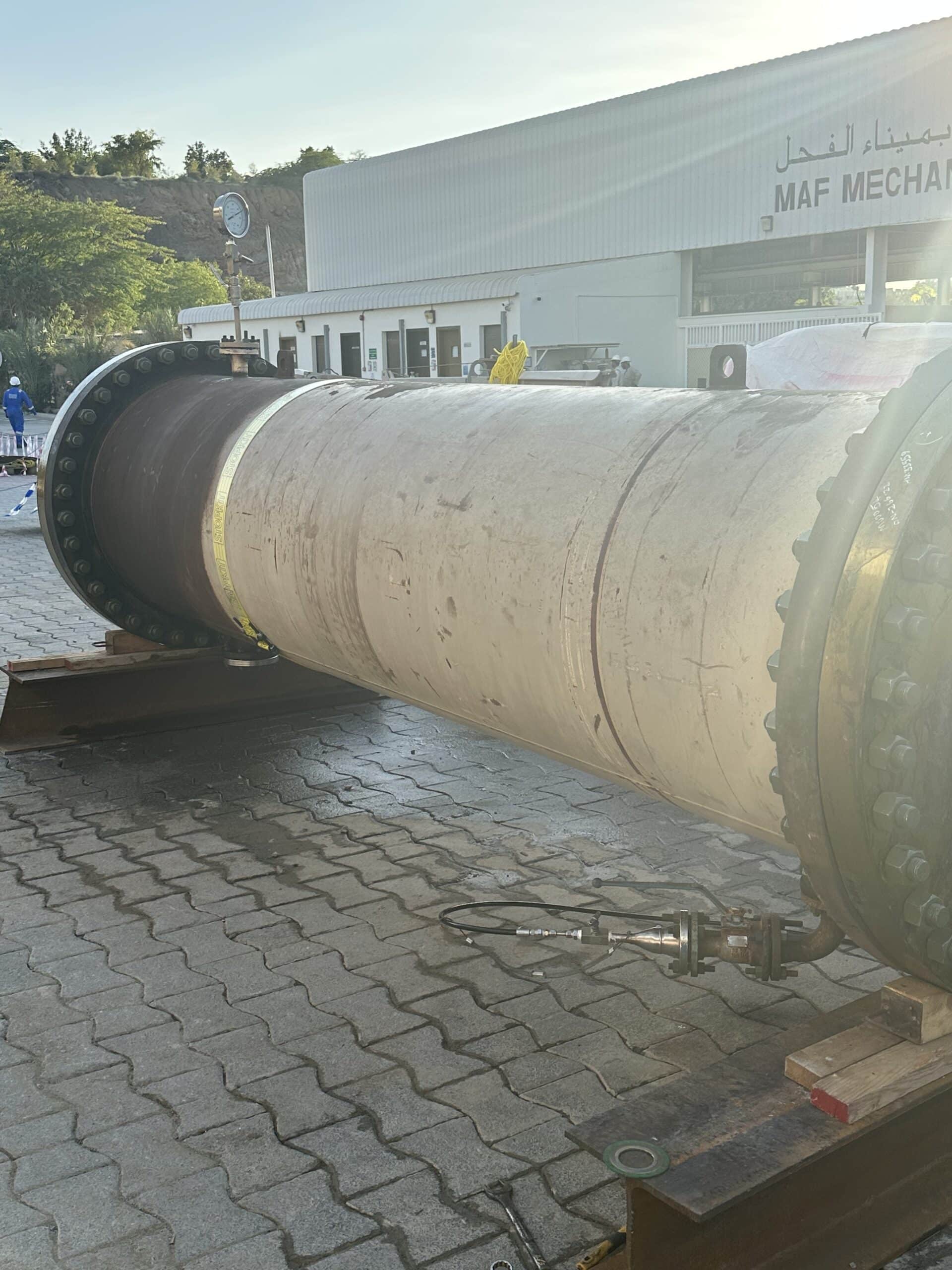

El objetivo del ensayo, realizado en enero de 2023 para un cliente de 3X ENGINEERING (3X), era sellar en línea una fuga simulada en un carrete de tubería (spool) de 1.000 mm (40") bajo una presión de 30 bares durante 24 horas. Para llevar a cabo la prueba, se decidió utilizar el sistema de sellado de emergencia STOPKiT® de 3X.
Resultados
Este ensayo fue gestionado con éxito por nuestro distribuidor capacitado y certificado junto con un supervisor de 3X. La fuga se selló en pocos minutos gracias a nuestro sistema de reparación de emergencia para tuberías STOPKiT®. Una vez finalizada la inspección, se procedió a aflojar el parche STOPKiT®; a un avance de desapriete de aproximadamente el 50 %, la fuga seguía bajo control. Esto demuestra que, incluso con variaciones de presión, el STOPKiT® mantiene la retención de la fuga.
 Tipo de defecto |
Fuga |
Detalles |
Carrete de tubería (spool) de 1.000 mm (40”) |
Ubicación |
Oriente Medio |
Tipo de producto 3X |
STOPKiT® |
Alcance del trabajo

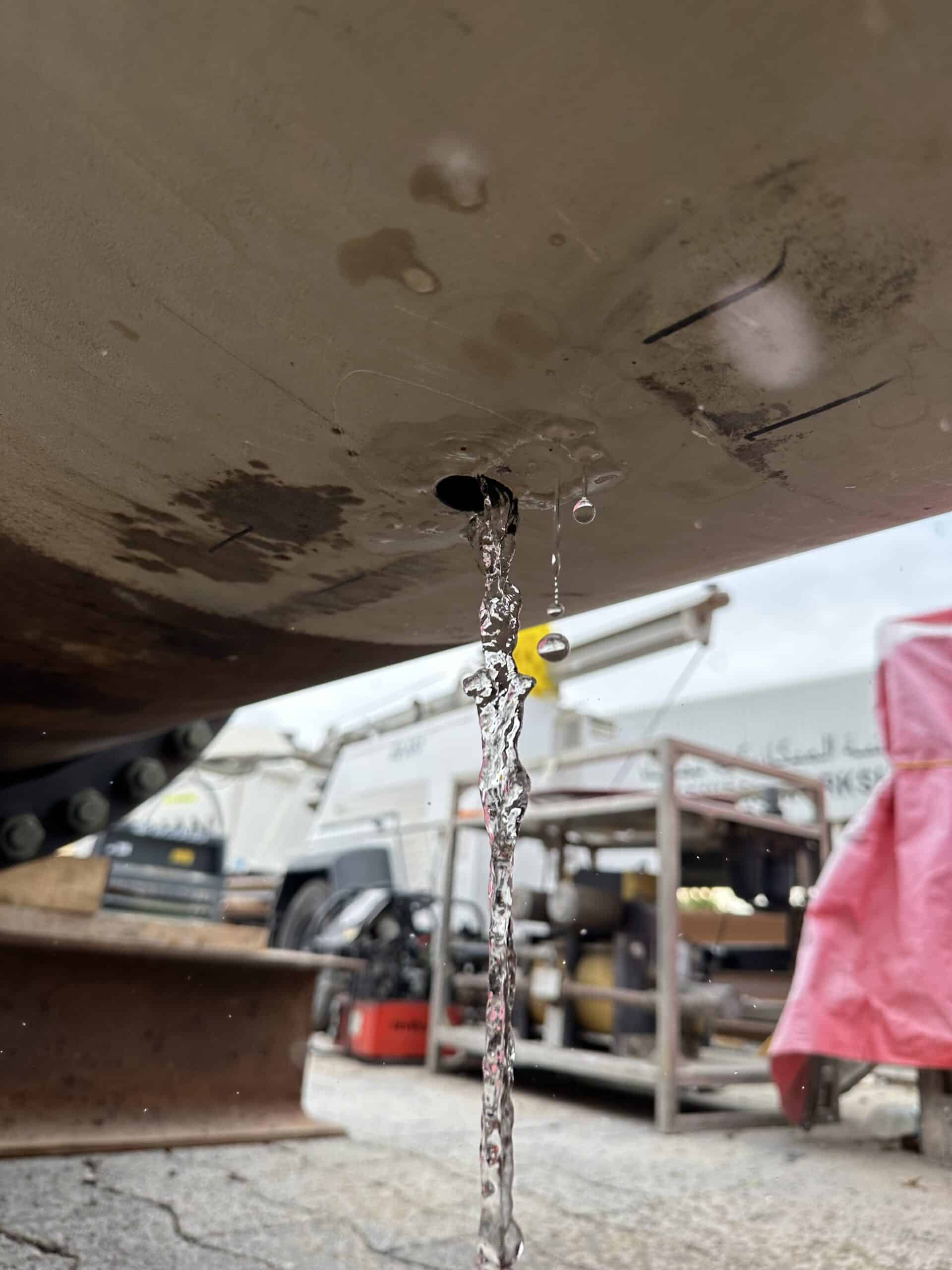

El defecto de la tubería, de 25 mm, estaba situado en la posición de las 6 en punto. El ensayo se realizó según el procedimiento de instalación de 3X descrito a continuación, utilizando el modelo STOPKiT® referencia STON140 (referencia indicada para tuberías de 1.000 mm [40"] en entorno onshore, con un tamaño máximo de defecto de 50 mm y hasta 50 bares de presión):
-

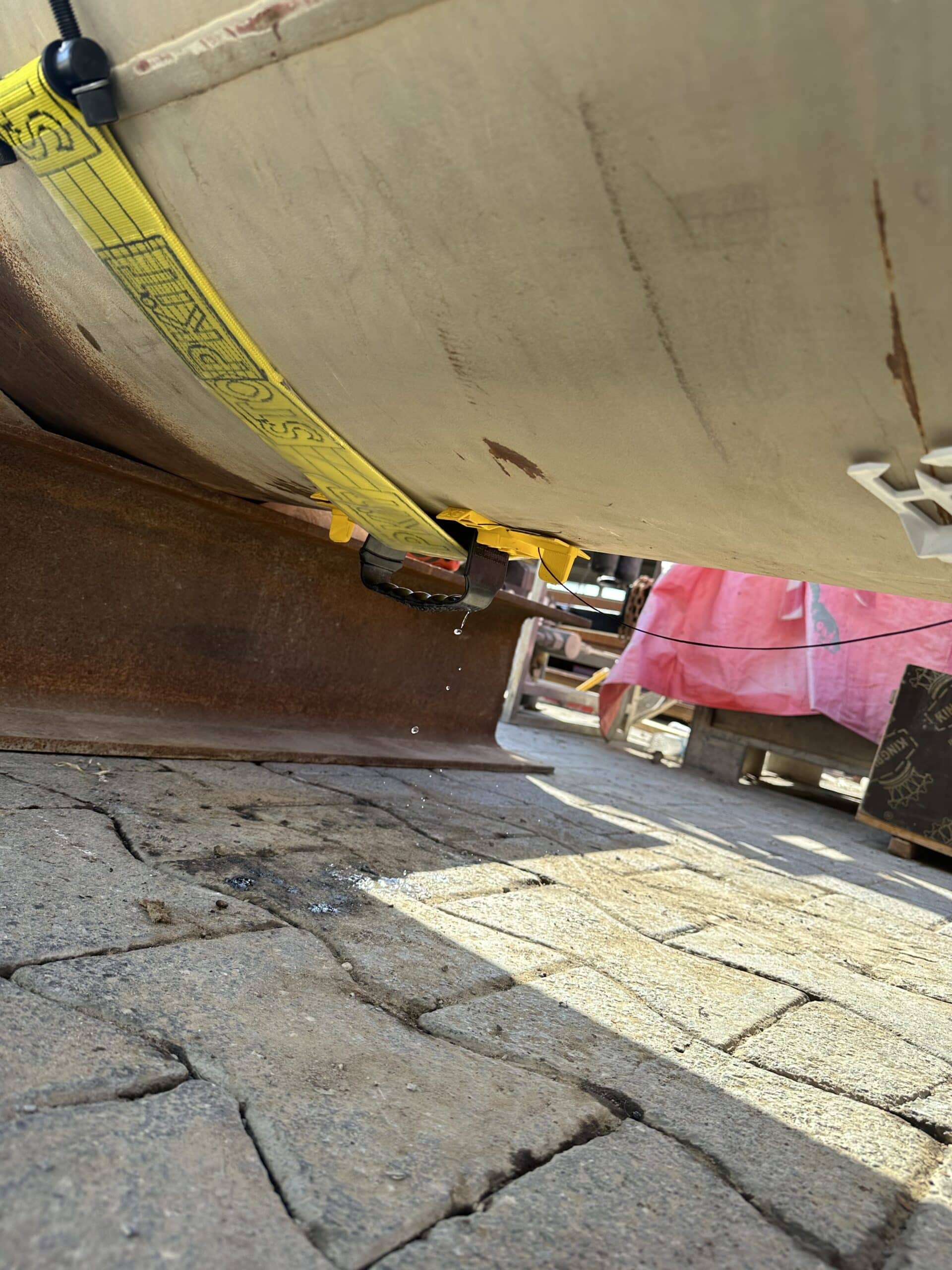

Posicionamiento: El STOPKiT® se deslizó y el parche de elastómero se colocó perfectamente centrado sobre la fuga utilizando un dispositivo posicionador específico.
-
Llenado de agua: Posteriormente se llenó el carrete con agua. El proceso de llenado completo tomó aproximadamente una hora y media.
-
Apriete: Finalizado el llenado, se apretó por completo el STOPKiT® (hasta alcanzar un par de 40 Nm en ambos tornillos).
-

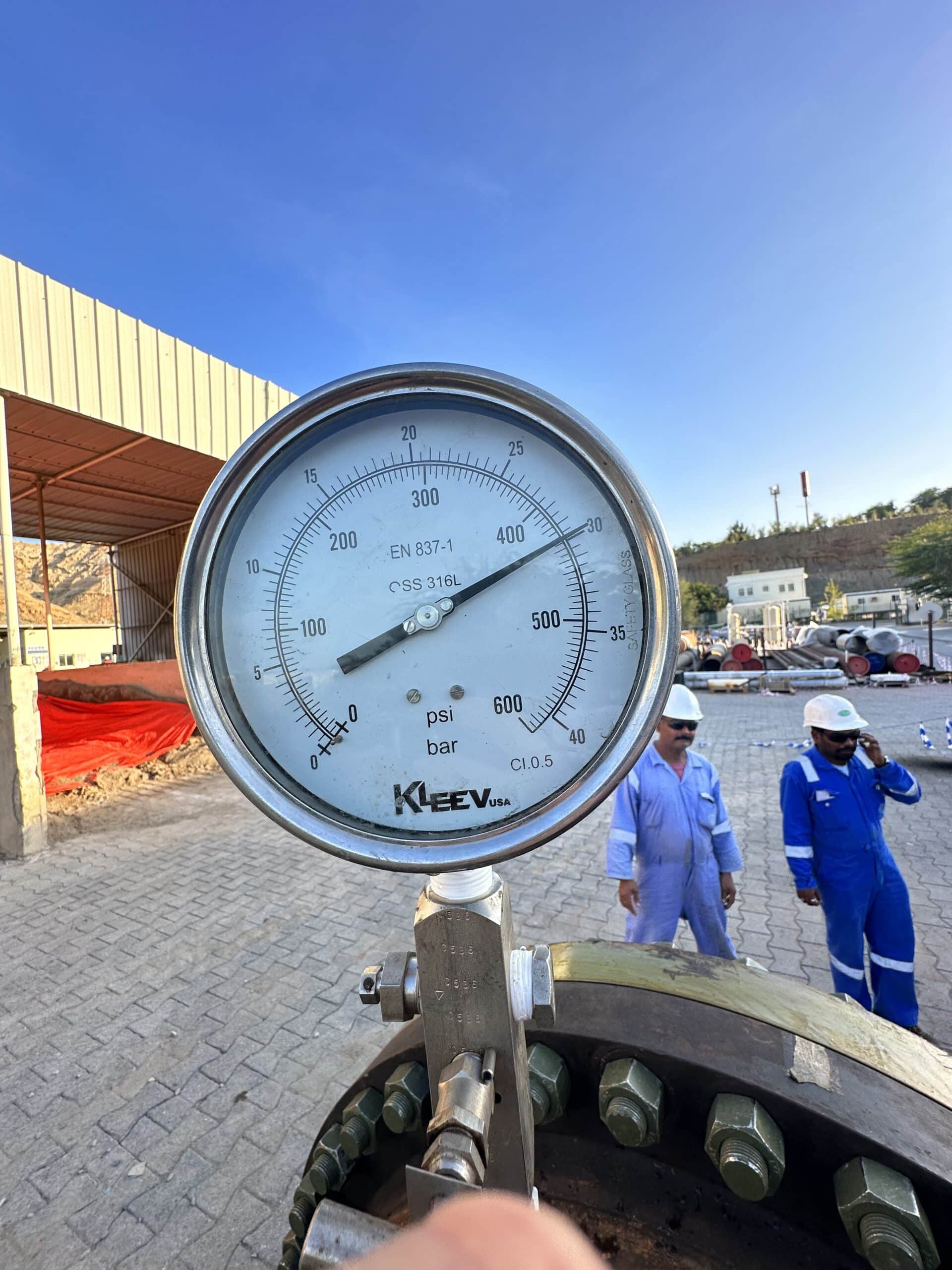

Presurización: Se inyectó presión en el carrete incrementándola gradualmente hasta los 30 bares. La fuga quedó totalmente controlada y contenida con el producto STOPKiT®.
-
Inspección: Cuatro días después de la instalación del STOPKiT®, se llevó a cabo una inspección. No se observó indicio alguno de fuga en ninguna parte del parche STOPKiT®.
