STOPKiT®, Naphtha leakage – South America
Solución de sellado de fugas en línea para la reparación de emergencia de tuberías
Resumen

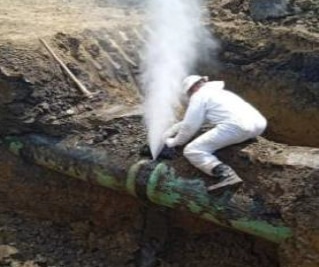

El objetivo de este trabajo, realizado en mayo de 2025 por el distribuidor local de 3X ENGINEERING (3X), consistió en sellar en línea una fuga en una tubería de 500 mm (20") que transportaba nafta a una alta presión de 63 bares (915 psi). Para detener rápidamente la fuga, se decidió utilizar el sistema de sellado de emergencias STOPKiT® de 3X y asegurar la durabilidad a largo plazo sobreenvolviendo el STOPKiT® con el sistema de reparación compuesta REINFORCEKiT® 4D (R4D), conformado por cinta de Kevlar® y resina epoxi.
Resultados
STOPKiT® y REINFORCEKiT® 4D son soluciones versátiles y eficaces para afrontar reparaciones de emergencia en condiciones extremas. No fue necesario interrumpir la producción (sistemas de reparación en servicio). El corto tiempo de ejecución y la rápida resolución minimizaron el impacto ambiental y las pérdidas de producción. La fuga fue sellada con éxito y la integridad de la tubería quedó completamente restaurada.
 Tipo de defecto |
Fuga |
Detalles |
Tubería de 500 mm (20") (nafta) |
Ubicación |
Sudamérica |
Tipo de producto 3X |
STOPKiT® recubierto con REINFORCEKiT® 4D |
Alcance del trabajo
Esta reparación de emergencia se ejecutó siguiendo 2 etapas principales: SELLADO DE FUGA EN LÍNEA mediante STOPKiT® (referencia STON020 específicamente diseñada para reparaciones terrestres en tuberías de 500 mm [20"]) y REFUERZO Y REHABILITACIÓN mediante REINFORCEKiT® 4D.
La secuencia de aplicación se desarrolló como sigue:
-

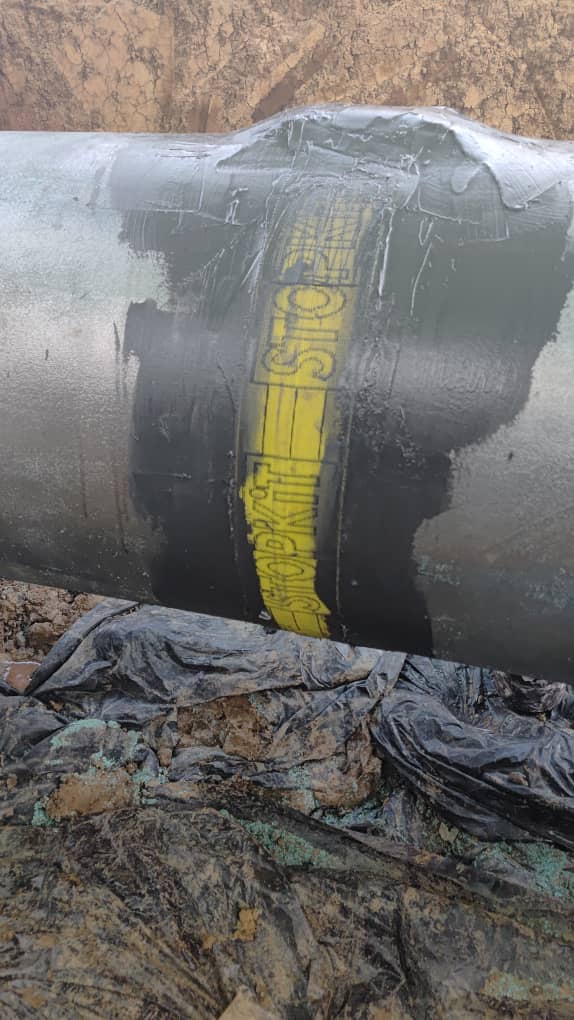

Sellado de la fuga : El STOPKiT® se instaló en pocos minutos sobre el defecto para cortar la fuga de acuerdo con el procedimiento de instalación de 3X.
-

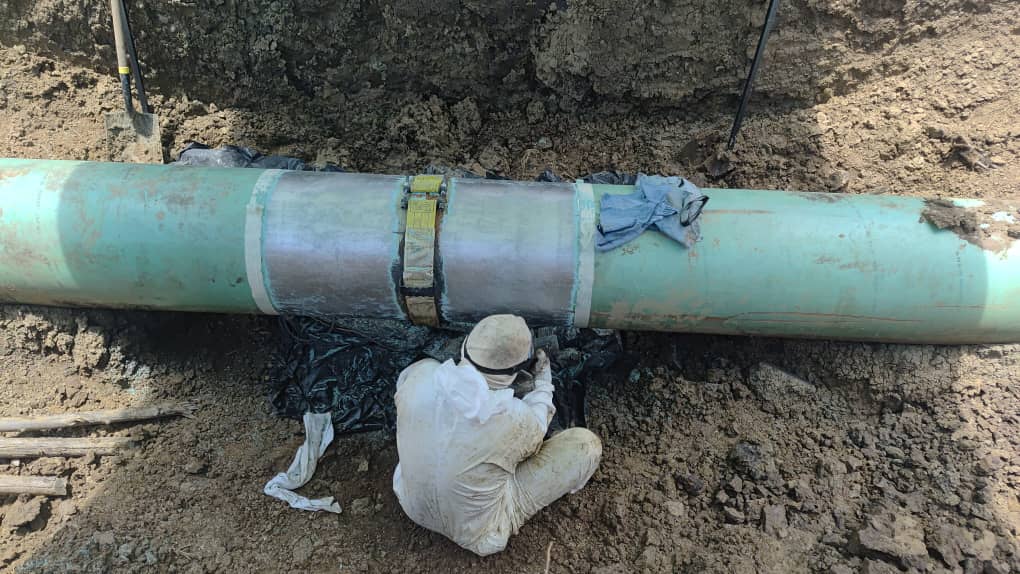

Preparación de la superficie : Se realizó la preparación superficial a ambos lados del STOPKiT® para alcanzar una rugosidad superior a 60 µm. Se verificaron los parámetros higrométricos y la superficie fue desengrasada y limpiada.
-
Nivelación y transición : Se utilizó masilla de relleno 3X para nivelar la superficie y suavizar los bordes irregulares y las transiciones geométricas entre el STOPKiT® y la tubería.
-

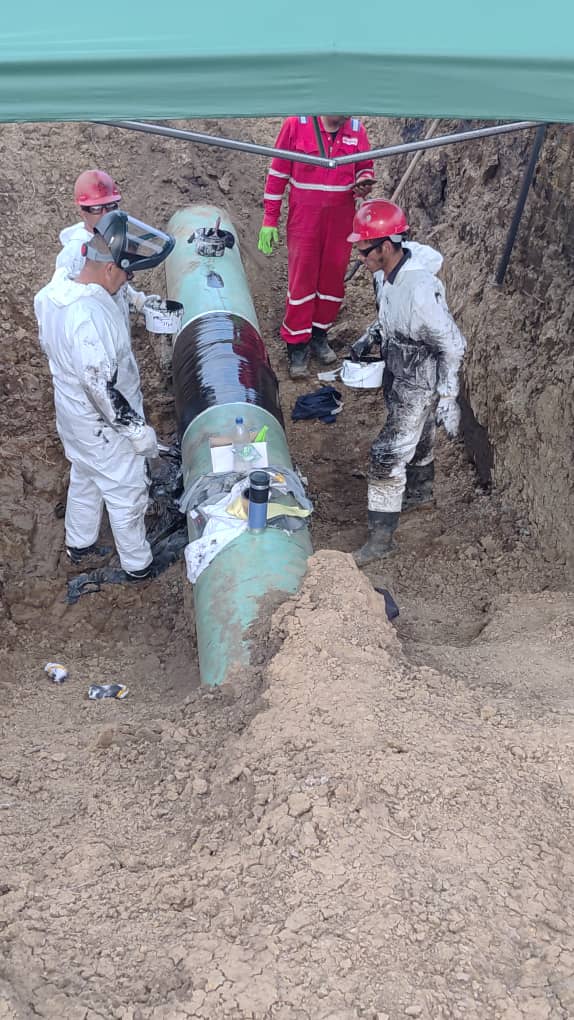

Vendaje compuesto : El recubrimiento compuesto REINFORCEKiT® 4D sobre el STOPKiT® se ejecutó aplicando 14 capas de cinta de Kevlar® impregnada con resina 3X.
-
Acabado : Se aplicó una capa final de resina 3X sobre toda la reparación para asegurar una humectación óptima y se instaló una placa de referencia para fines de trazabilidad.
