R4D, corrosion – Africa
Solución de reparación compuesta de alto rendimiento para refuerzo de tuberías
Resumen
El objetivo del proyecto, ejecutado por 3X ENGINEERING (3X) y su socio técnico local, consistió en proteger una tubería de 400 mm (16") frente a un ambiente severo y altamente corrosivo a lo largo de varios tramos, totalizando una longitud acumulada de 70 metros.
Resultados
Desarrollada inicialmente para intervenciones submarinas (subsea), la máquina BOBIPREG® demostró un rendimiento sobresaliente en este escenario de prefabricación terrestre en patio de obra. Esta metodología de trabajo combinada con las facilidades del taller aportó ventajas determinantes :
-
Logística simplificada y mayor seguridad operativa : Aplicación completada en patio de montaje (yard) en lugar de intervenir sobre una plataforma offshore en operación.
-
Incremento de rendimiento y optimización de costes : El proceso de bobinado estructural se ejecutó cuatro veces más rápido que con los sistemas convencionales de impregnación manual.
 Tipo de defecto |
Corrosión (protección preventiva / entorno agresivo) |
Detalles |
Línea de agua de 400 mm (16") |
Ubicación |
África |
Tipo de producto 3X |
REINFORCEKiT® 4D con BOBIPREG® |
Alcance del trabajo
La protección estructural mediante composite se llevó a cabo en patio técnico previamente a la integración del ducto en planta, empleando la máquina de impregnación mecanizada BOBIPREG®. Este equipo patentado por 3X proporciona una saturación continua, veloz y homogénea de la cinta de Kevlar® con la resina epoxi antes del bobinado.
El sistema preimpregnado mecanizado constituyó la respuesta técnica idónea para satisfacer las exigencias de avance acelerado. Los trabajos se desarrollaron en 4 etapas principales :
-
Preparación superficial : Arenado abrasivo de la conducción hasta generar un perfil de rugosidad mínimo de 60 µm Rz, garantizando una unión estructural de alta adherencia sobre el acero.
-

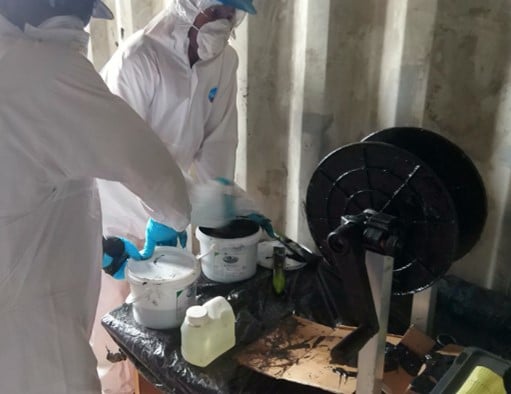

Impregnación tecnificada : Saturación regular de la cinta de Kevlar® con resina formulada R3X1060 a través de la unidad BOBIPREG®.
-

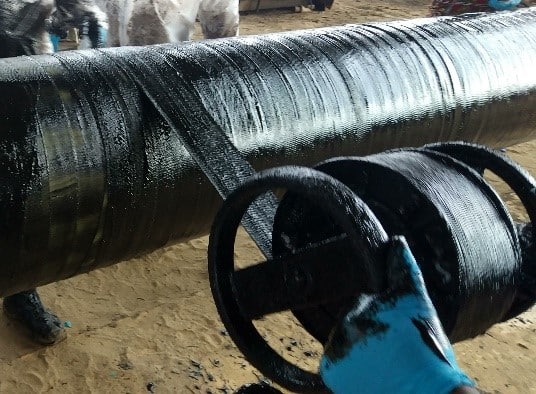

Vendaje compuesto traccionado : El bobinado perimetral sobre la tubería de 400 mm se realizó mediante los mangos tensores exclusivos de 3X, asegurando una tensión uniforme y controlada durante toda la maniobra, lo que redujo drásticamente los tiempos de instalación. Se colocaron 4 capas estructurales para garantizar una barrera de protección óptima.
-
Finalización : Montaje de una chapa técnica identificativa en cada sección para asegurar la trazabilidad del proyecto.
