R4D, Crack on elbow – Africa
Solución de reparación compuesta de alto rendimiento para refuerzo de tuberías
Resumen

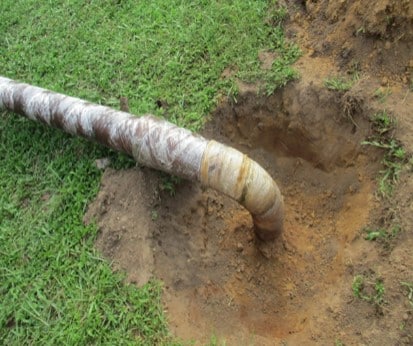

El objetivo del proyecto, ejecutado por el distribuidor local de 3X, consistió en rehabilitar un codo de tubería en GRE (epoxi reforzado con fibra de vidrio) de 250 mm (10") afectado por una fisura.
Resultados
La intervención fue completada con éxito por nuestro distribuidor local siguiendo los procedimientos técnicos normalizados de 3X. La línea fue reparada con rapidez y fiabilidad mediante el sistema REINFORCEKiT® 4D (R4D), a pesar de las singularidades del material base (GRE), ratificando la solvencia técnica de nuestra red internacional en tuberías no metálicas.
 Tipo de defecto |

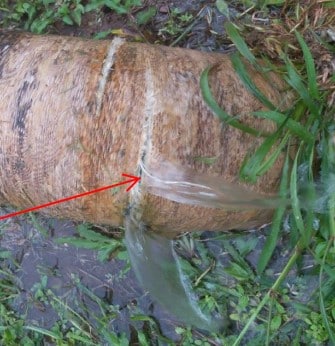

Fisura en codo (tubería de composite GRE) |
Detalles |
Conducción de agua en GRE de 250 mm (10"), presión de diseño : 10 bares |
Ubicación |
África |
Tipo de producto 3X |
REINFORCEKiT® 4D (R4D) |
Alcance del trabajo
Conforme a las memorias de cálculo desarrolladas con el software propietario de 3X, R.E.A, se prescribió un refuerzo estructural compuesto de 16 capas para recuperar las condiciones de servicio de la tubería.
Previo a la laminación, la preparación superficial se efectuó manualmente con lija para matizar el sustrato de GRE y favorecer el anclaje de la resina epoxi. Se contrastaron los parámetros climáticos con un higrómetro y el área de trabajo se limpió y desengrasó con acetona.
La rehabilitación se estructuró a través de los siguientes pasos :
-
Nivelación y sellado : Se aplicó masilla técnica F3X8 en toda la superficie de intervención con el fin de sellar la grieta y reconstruir un contorno geométrico uniforme.
-

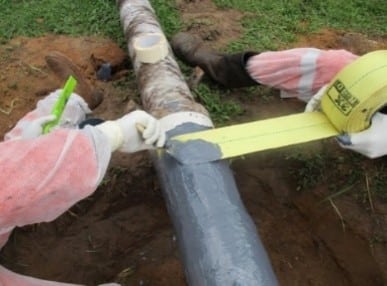

Vendaje compuesto : Se aplicó cinta de Kevlar® saturada con resina 3X, colocando 16 capas perimetrales sobre una longitud de 960 mm.
-

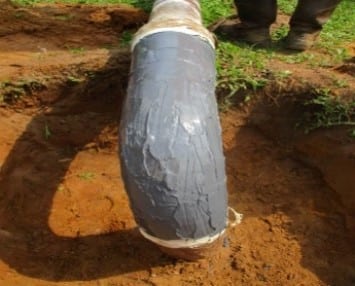

Trazabilidad : Se instaló una chapa técnica identificativa sobre el refuerzo para control de calidad.
-
Validación : Se ejecutaron ensayos de dureza 72 horas después de la intervención ; los valores registrados superaron los mínimos especificados, confirmando el curado completo de la matriz y autorizando la presurización de la conducción.
