REINFORCEKiT® 4D SUBSEA, Subsea leaking defects – Asia
Solución de reparación compuesta de alto rendimiento para refuerzo de tuberías
Resumen
El objetivo del proyecto, ejecutado por 3X ENGINEERING (3X) y su distribuidor local, consistió en sellar y reforzar 11 fugas pasantes originadas por corrosión severa a lo largo de un tramo de 1,7 metros de una tubería submarina.
Resultados
A partir de la experiencia adquirida en dos proyectos submarinos recientes sobre tuberías de 813 mm (32") a 62 metros de profundidad, 3X ENGINEERING resolvió con solvencia esta compleja intervención. La aplicación en aguas profundas exige personal técnico altamente calificado y utillaje especializado. La obra culminó con pleno éxito, sin observarse fuga alguna tras la reanudación del servicio.
 Tipo de defecto |
Defectos de fuga submarina (11 orificios pasantes por corrosión severa) |
Detalles |
Tubería submarina de 250 mm (10") de diámetro exterior, temperatura máx. del tubo : 50°C, presión de cálculo : 20 bares |
Ubicación |
Asia |
Tipo de producto 3X |
REINFORCEKiT® 4D SUBSEA |
Alcance del trabajo

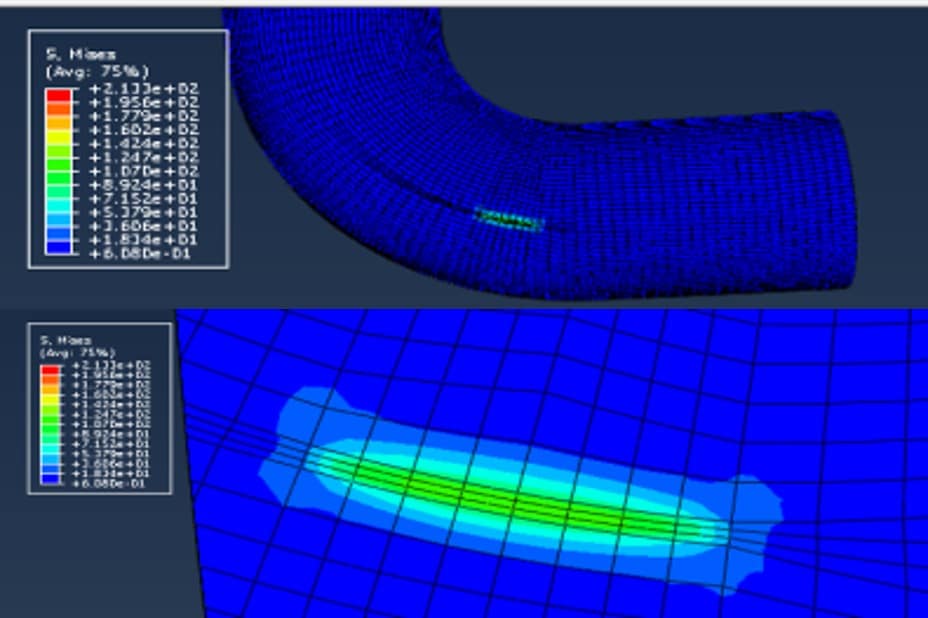

Conforme a las memorias de cálculo y simulaciones de análisis por elementos finitos (FEA), se determinó una estratificación estructural de 26 capas de REINFORCEKiT® 4D SUBSEA.
Bajo el agua, tras la retirada de abrazaderas metálicas provisionales y la eliminación del recubrimiento de hormigón, se ejecutó la preparación superficial abrasiva para lograr una rugosidad de anclaje de al menos 60 µm Rz.
La secuencia técnica submarina se estructuró en las siguientes fases :
-
Sellado preliminar y nivelación : Aplicación de masilla técnica submarina 3X para rellenar las fugas y restaurar la redondez cilíndrica del tubo.
-
Instalación de chapas de puenteo : Se instalaron láminas finas de acero granalladas y recubiertas con masilla sobre las fugas, ajustándose con cinchas de apriete durante el fraguado.
-
Regularización de aristas : Segunda aplicación de masilla para suavizar los escalones geométricos y eliminar zonas de concentración de esfuerzos mecánicos.
-
Imprimación submarina : Extensión de imprimación submarina 3X en toda la superficie de reparación mediante una pistola dosificadora con cartucho bicomponente.
-

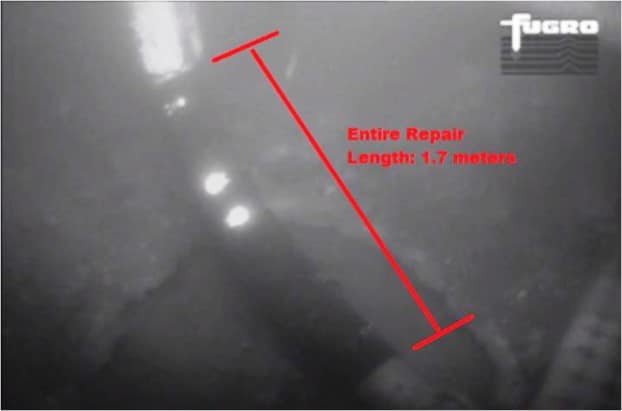

Vendaje compuesto submarino : Bobinado con cinta de Kevlar® saturada con resina submarina 3X en toda la superficie tratada (chapas y cuerpo de la tubería) para optimizar la adherencia de la primera capa (26 capas aplicadas en 1,7 metros de longitud).
-
Protección y curado : Se montó una cubierta protectora para aislar el laminado recién aplicado y se completó un ciclo de curado de 72 horas antes de represurizar la línea.
