REINFORCEKiT® 4D SUBSEA, Calm buoy piping repair – Australia
Solución de reparación compuesta submarina para refuerzo de tuberías
Resumen

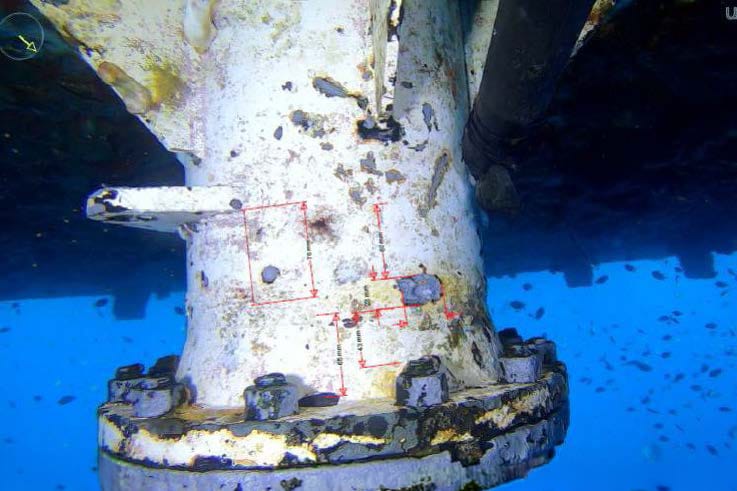

El objetivo del proyecto, ejecutado en enero de 2026 por el distribuidor local de 3X ENGINEERING (3X), consistió en reforzar un tramo de tubería de 300 mm (12") situado en una boya de amarre y carga CALM (Catenary Anchor Leg Mooring) en aguas australianas, afectado por corrosión externa. Para restaurar la integridad portante de la línea se seleccionó e instaló el sistema compuesto sumergido REINFORCEKiT® 4D SUBSEA.
Resultados
El alcance completo de la obra se ejecutó con pleno éxito en una única jornada operativa, sin incidencias técnicas ni desviaciones de seguridad. La capacidad mecánica de la conducción quedó restablecida, extendiendo su vida útil de servicio por 20 años adicionales.
 Tipo de defecto |
Corrosión externa |
Detalles |
Conducción recta de 300 mm (12"), transporte de crudo, temperatura de operación : 50°C, profundidad de trabajo : 3,3 m |
Ubicación |
Australia |
Tipo de producto 3X |
REINFORCEKiT® 4D SUBSEA |
Alcance del trabajo
En conformidad con el estándar ISO 24.817 y los análisis de diseño de 3X, se prescribió el sistema REINFORCEKiT® 4D SUBSEA formulado con resina epoxi para ambiente subacuático. La intervención se desarrolló en aguas someras a una profundidad de 3,3 metros. La preparación superficial se completó bajo el agua mediante chorreado abrasivo hasta conseguir el perfil de anclaje necesario (mínimo 60 µm Rz) para asegurar una adherencia óptima sobre el acero. El sustrato se limpió meticulosamente antes de iniciar la laminación.
La rehabilitación submarina se estructuró a través de 4 fases principales :
-

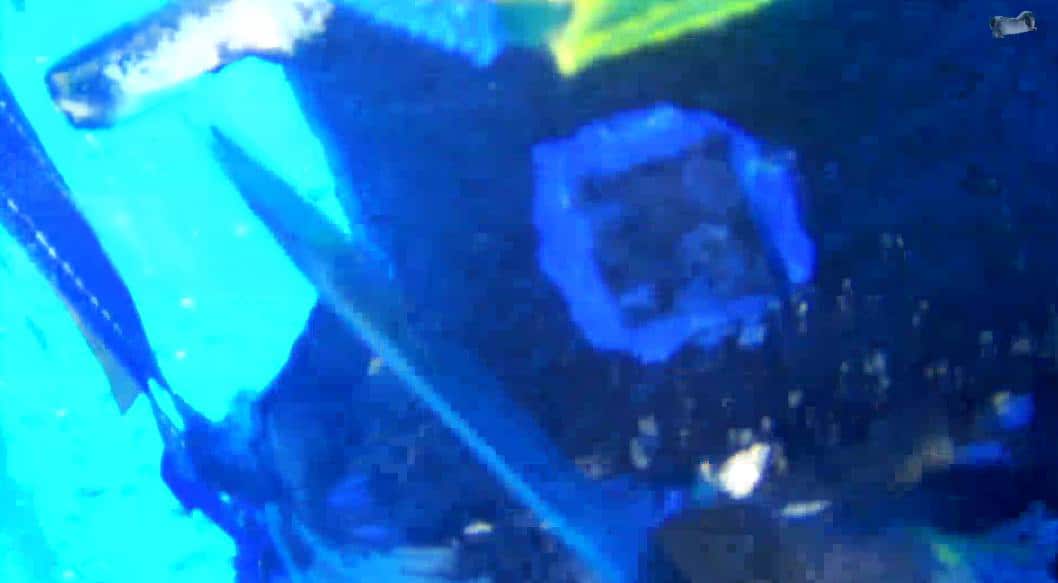

Imprimación submarina : Se aplicó manualmente una imprimación submarina sobre la superficie tratada mediante movimientos circulares continuos para lograr una cobertura homogénea en el área afectada.
-

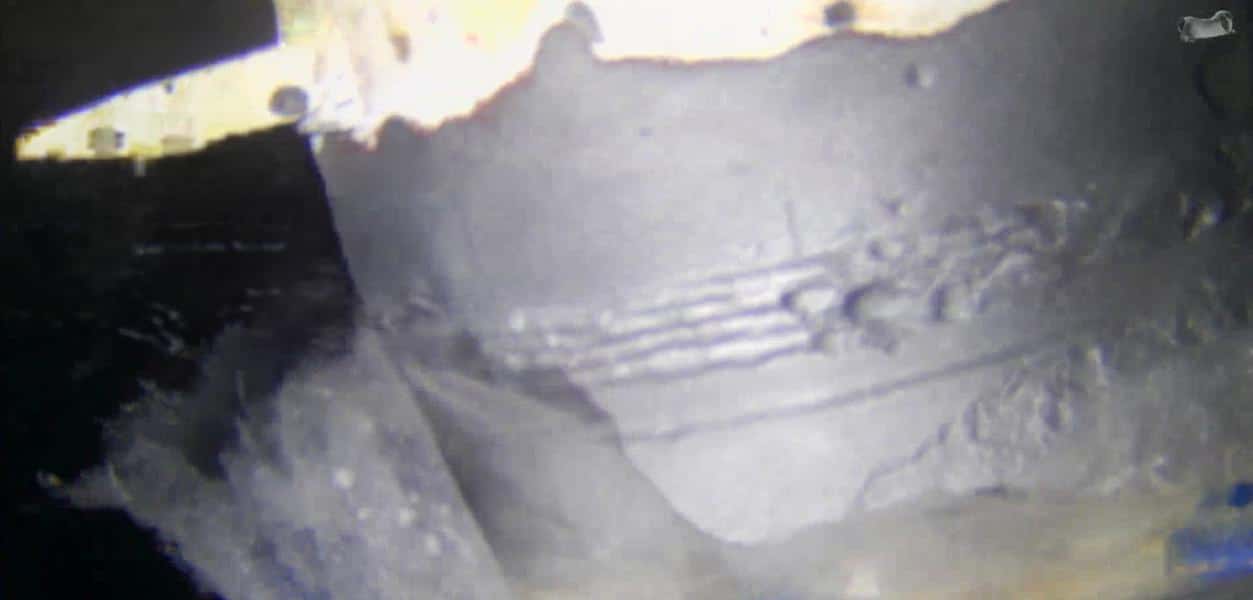

Instalación de chapa metálica con masilla : Una placa de acero curvada al radio del tubo de 300 mm se recubrió con masilla submarina 3X y se posicionó centrada sobre la discontinuidad. La chapa se aseguró con cinchas de trinquete hasta el curado total del producto.
-

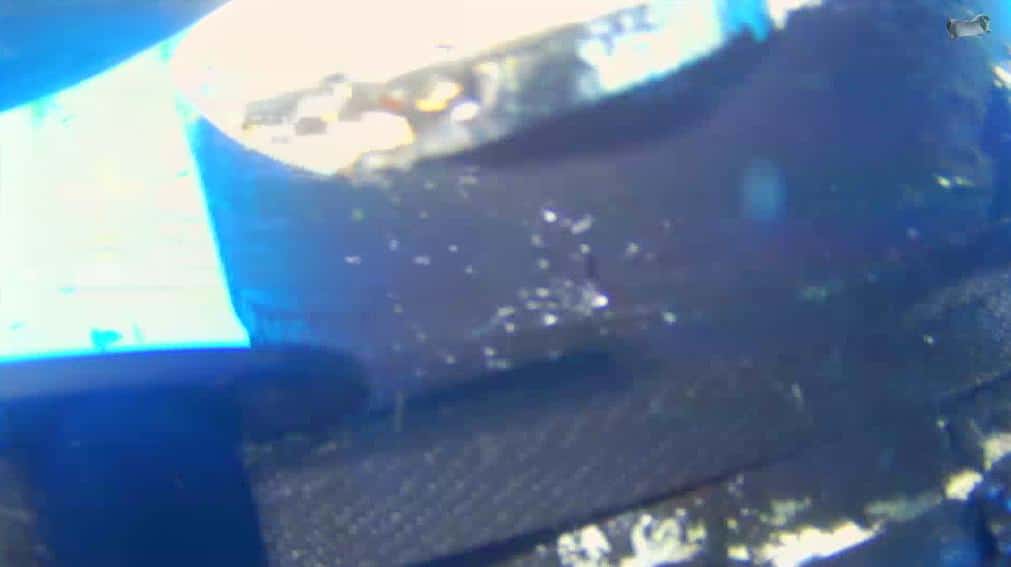

Vendaje compuesto submarino : Se realizó el encintado helicoidal con cinta de Kevlar® saturada con resina submarina 3X. La maniobra fue ejecutada por una cuadrilla de 4 buzos profesionales certificados bajo la supervisión de un especialista de 3X (instalando un total de 14 capas de composite en una longitud de reparación de 128 mm conforme al cálculo técnico).
-

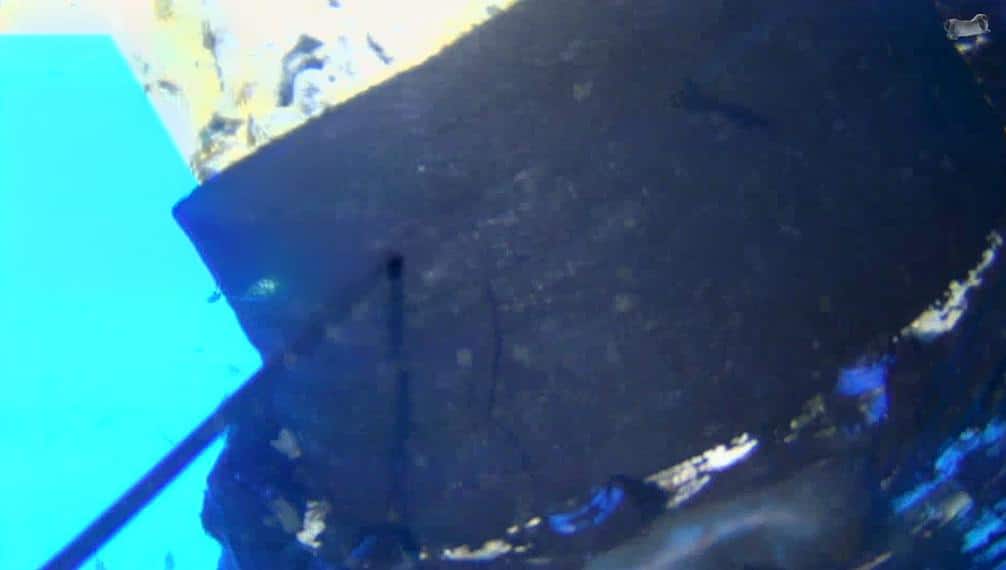

Finalización y validación : Al término del encintado, se desarrollaron las inspecciones finales y controles de calidad. Se fijó una placa técnica identificativa para asegurar la trazabilidad del activo y se realizaron ensayos de dureza submarinos para certificar el fraguado íntegro de la matriz compuesta.
