REINFORCEKiT® STRUCTURE, Corroded metallic structures – Europe
Solución compuesta para reparación estructural
Resumen
En abril de 2025, especialistas de 3X ENGINEERING (3X) ejecutaron trabajos de refuerzo estructural sobre 16 pórticos de soporte de aisladores severamente deteriorados por corrosión. Estas estructuras, concebidas para la sujeción de aisladores, son elementos críticos para salvaguardar el aislamiento eléctrico de las líneas aéreas de tracción (catenarias). Para restaurar su estabilidad mecánica e integridad estructural, se implementó el sistema de reparación compuesta REINFORCEKiT® STRUCTURE.
Resultados

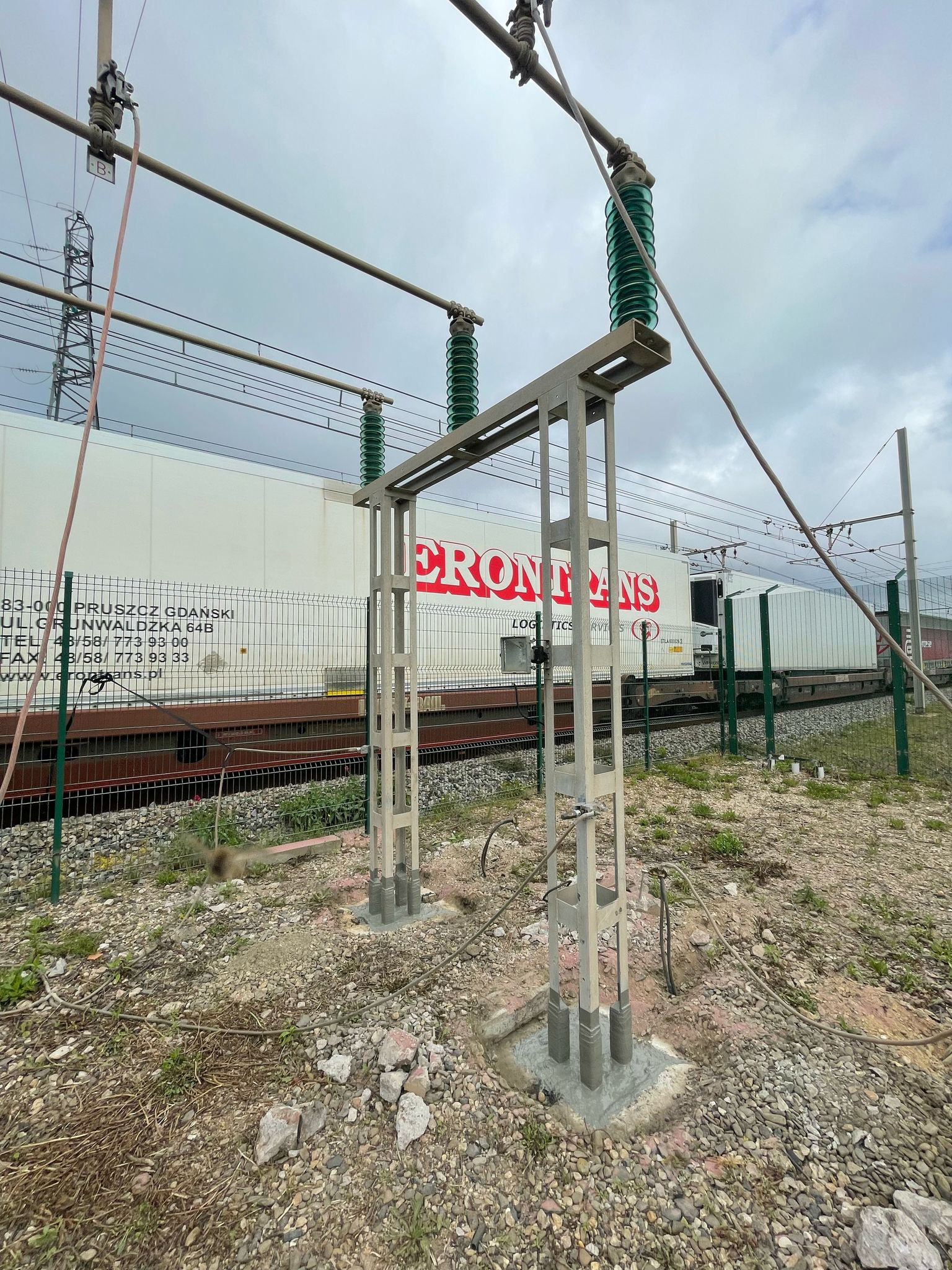

La intervención fue completada satisfactoriamente por los especialistas de 3X ENGINEERING, quedando reforzados los 16 pórticos soporte mediante el sistema REINFORCEKiT® STRUCTURE. Las estructuras rehabilitadas son ahora plenamente operativas y desempeñan su función original. Estos refuerzos preservan la seguridad del tráfico ferroviario y del personal de vía al prevenir riesgos derivados de arcos o fallas eléctricas.
 Tipo de defecto |
Estructuras metálicas corroídas |
Detalles |
Pórticos / vigas de soporte de aisladores |
Ubicación |
Europa |
Tipo de producto 3X |
REINFORCEKiT® STRUCTURE |
Alcance del trabajo
REINFORCEKiT® STRUCTURE es un sistema compuesto diseñado a medida para rehabilitar perfiles corroídos y restituir su resistencia mecánica primaria. En este proyecto, las configuraciones de refuerzo se dimensionaron mediante modelos de análisis por elementos finitos (FEA) con objeto de optimizar el comportamiento estructural.

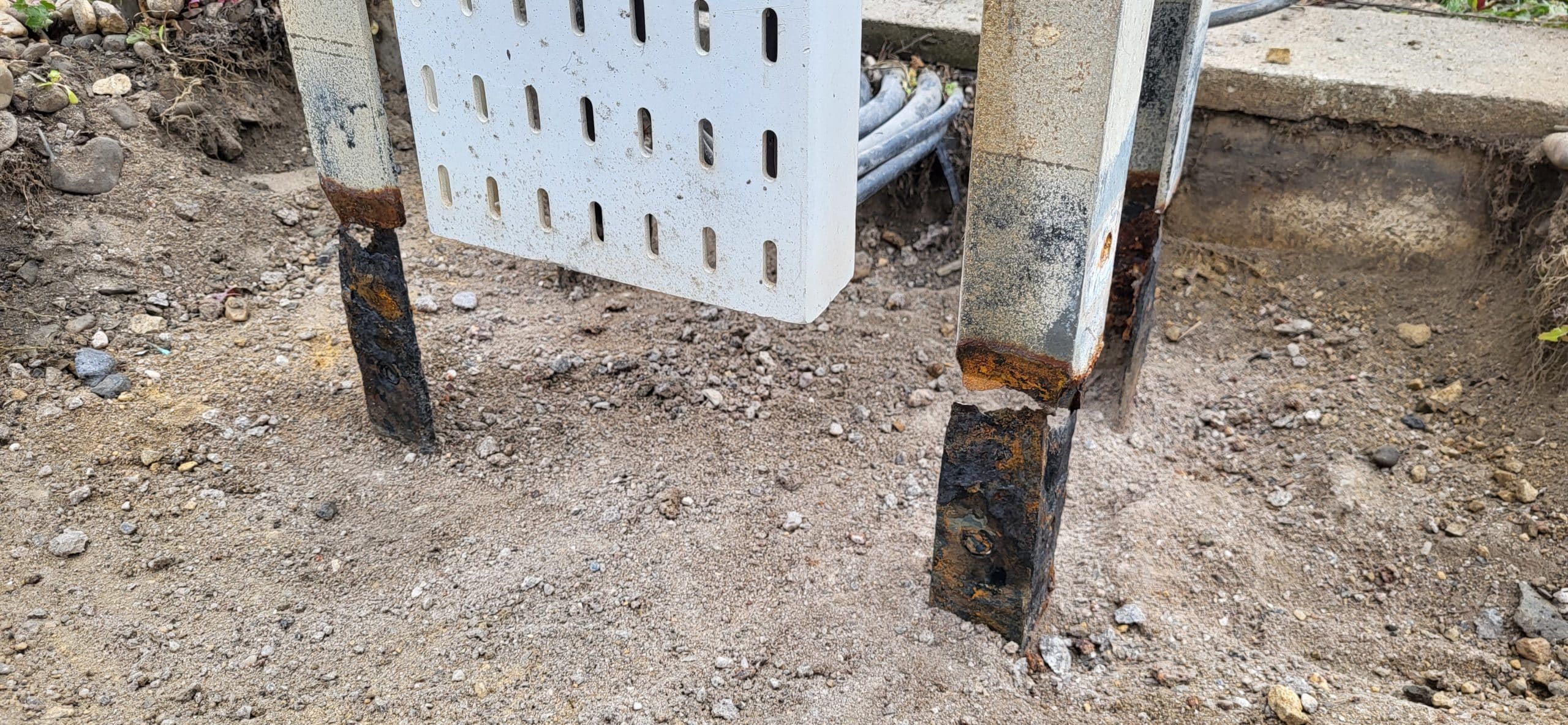

Con anterioridad a la laminación del material compuesto, la fase inicial consistió en demoler parcialmente el dado de hormigón en la base de los perfiles y sanear el área perimetral. Este desbaste resultó clave para estanqueizar la unión entre el soporte metálico y la cimentación, garantizando además el espacio necesario para el bobinado compuesto.
La metodología ejecutada por los especialistas de 3X comprendió las siguientes etapas:
-
Preparación de la superficie y control higrométrico : Se llevó a cabo la preparación superficial mediante chorreado abrasivo para obtener un perfil de anclaje adecuado (rugosité mínima de 60 µm). Antes de aplicar la resina, se verificaron las condiciones higrométricas conforme a las normas de colocación y se limpió el metal con acetona para suprimir impurezas.
-

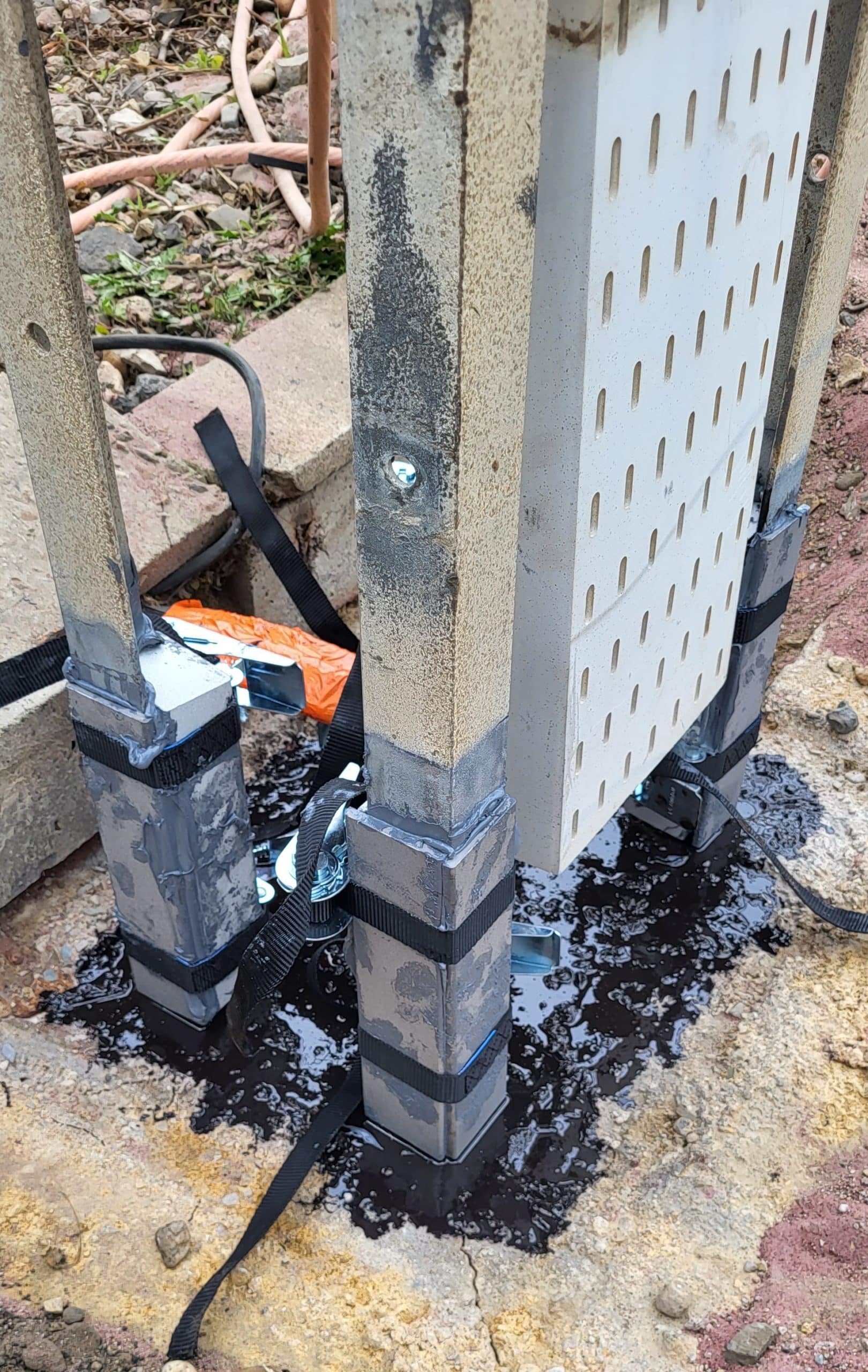

Aplicación de resina 3X e instalación de suplementos metálicos : Se aplicó resina epoxi 3X en la base para sellar la junta entre el hormigón y el perfil de acero. A continuación, se montaron coquillas metálicas a medida adaptadas a la sección geométrica de los soportes, fijándolas con masilla estructural 3X y asegurándolas con cinchas de trinquete hasta el curado total.
-

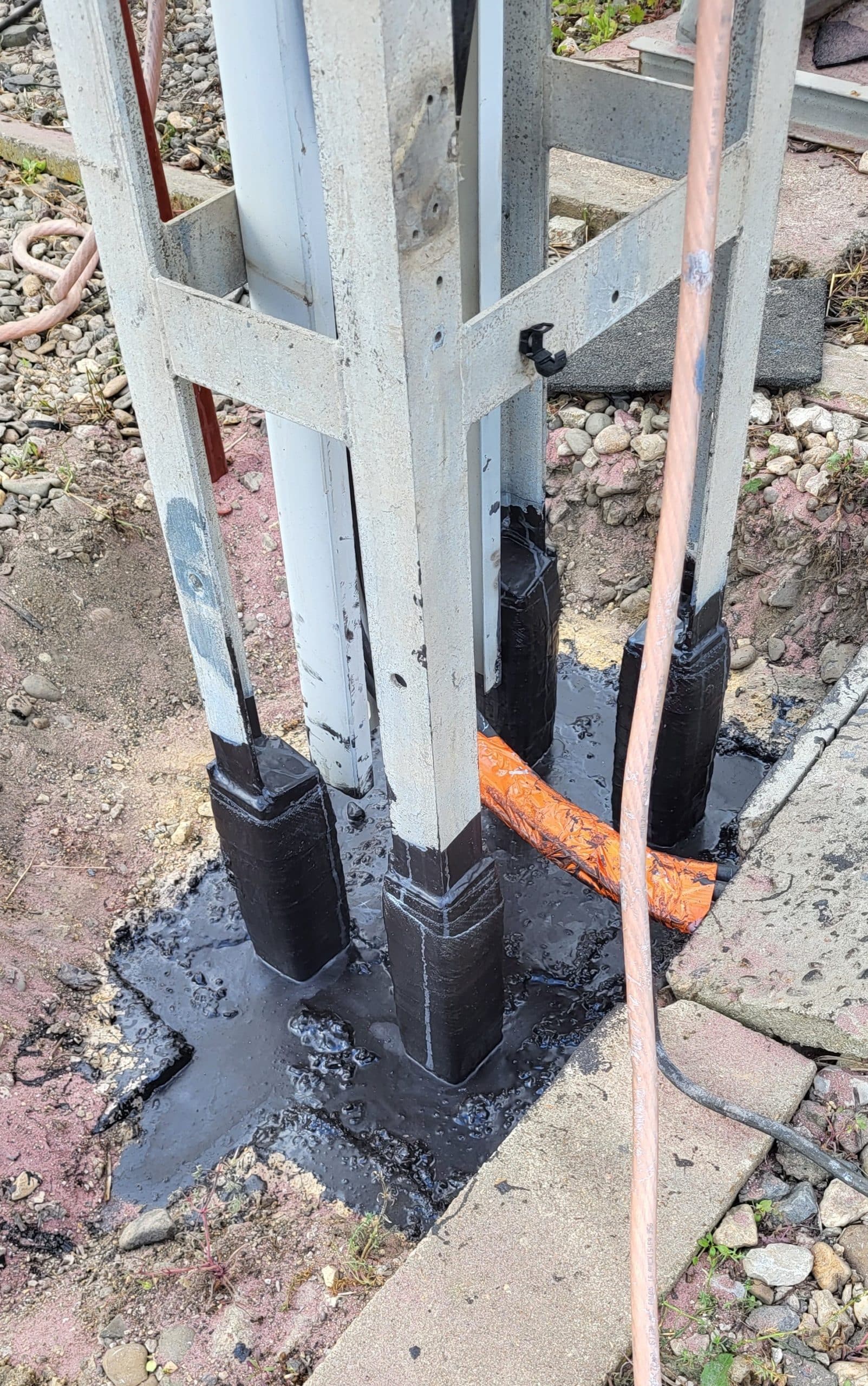

Refuerzo con vendaje compuesto : Se aplicó una mano preliminar de resina 3X sobre toda la superficie a tratar para maximizar la impregnación y adherencia. El bobinado de refuerzo se ejecutó disponiendo ocho capas de cinta de Kevlar® saturada con resina epoxi, recuperando la capacidad mecánica de las estructuras.
-

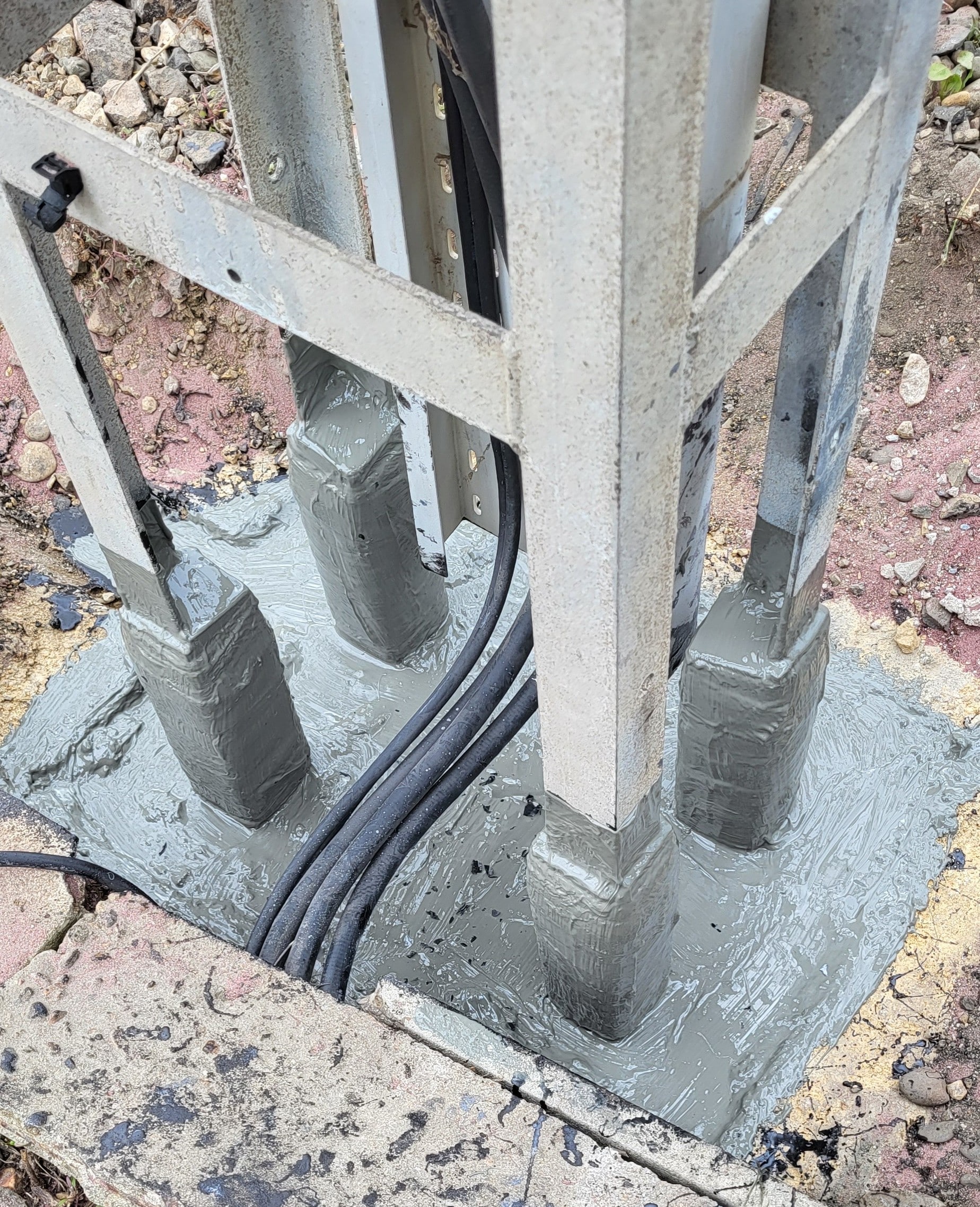

Protección mecánica y contra rayos UV : Para asegurar una alta durabilidad, todas las áreas intervenidas se recubrieron con una pintura técnica específica resistente a impactos y a la degradación por radiación solar ultravioleta.
