ROLLERKiT® with REINFORCEKiT® 4D – Europe
Solución compuesta protectora contra la corrosión bajo soportes de tubería
Resumen

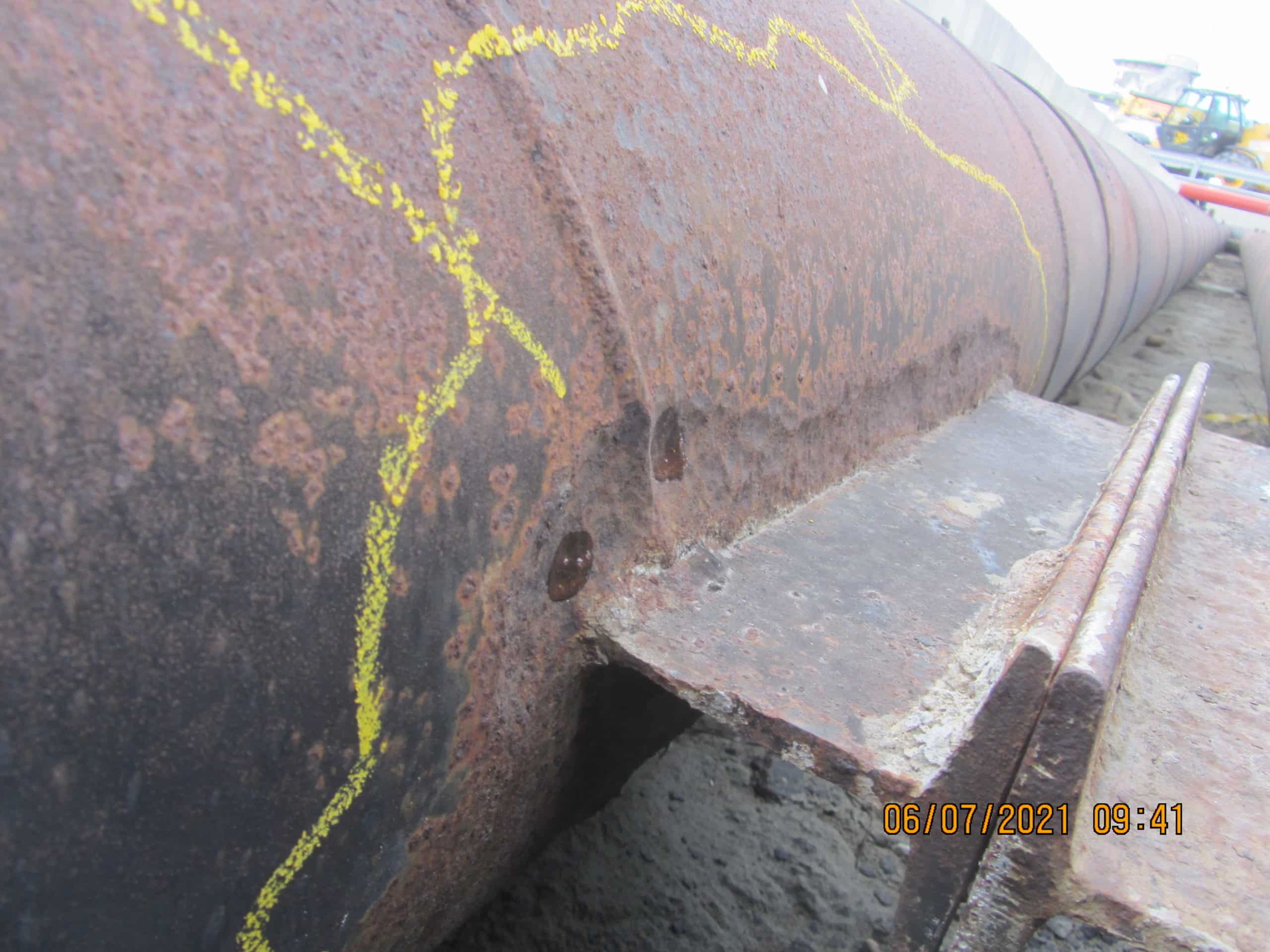

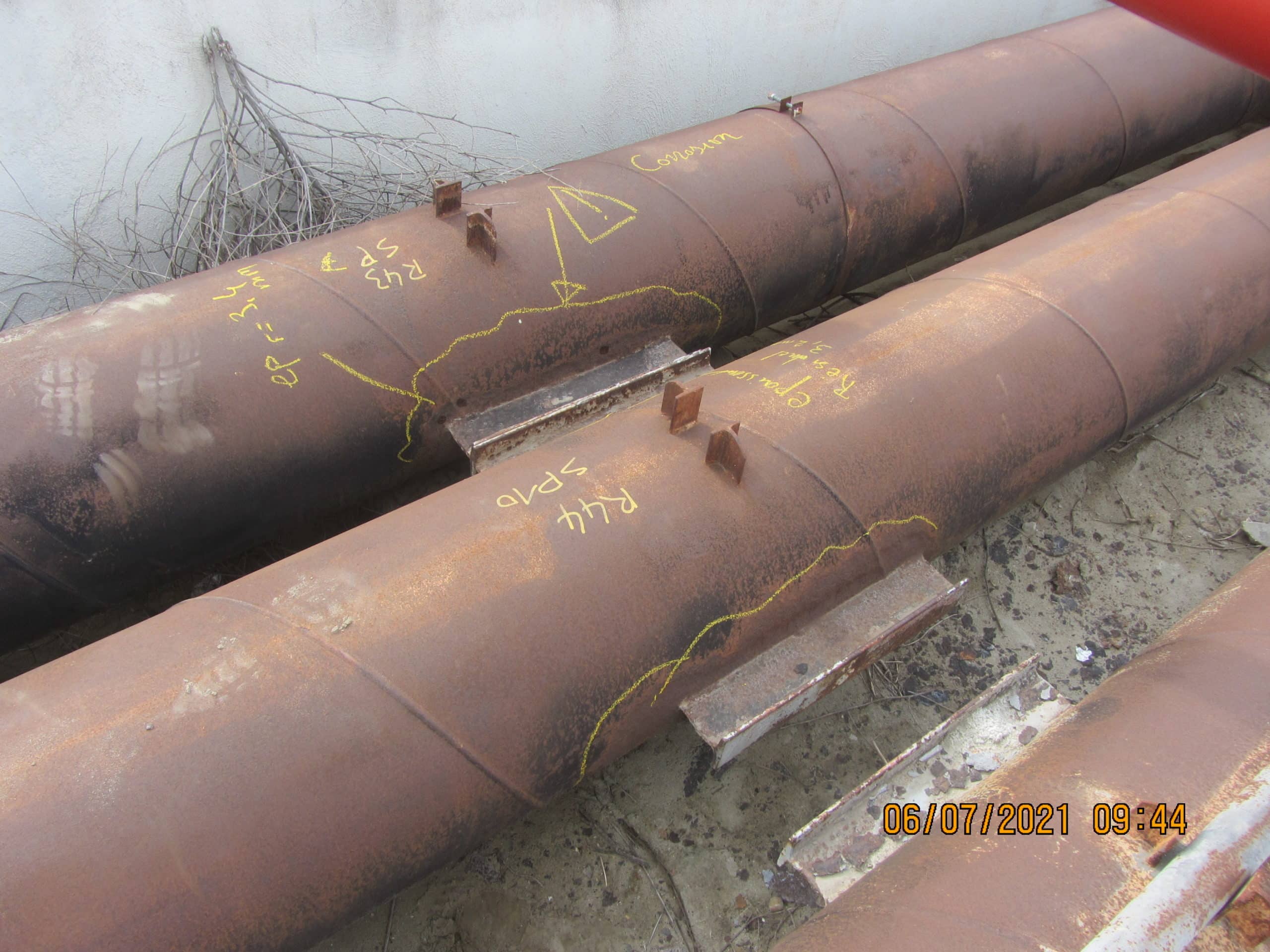

El cliente identificó problemas de corrosión entre la tubería y el soporte. El objetivo de la reparación, realizada por los especialistas de 3X ENGINEERING (3X), era reforzar y proteger 2 soportes de tubería corroídos. Para reforzar los soportes de las tuberías y prevenir una corrosión futura, se decidió aplicar una combinación de las soluciones ROLLERKiT® y REINFORCEKiT® 4D (R4D).
Resultados
Dos tuberías con corrosión externa en los soportes fueron reparadas y protegidas utilizando esta solución combinada hecha de vendaje compuesto R4D y ROLLERKiT®. La vida útil de diseño para estas reparaciones es de 20 años. Ambas tuberías están ahora protegidas contra la corrosión bajo soporte.
 Tipo de defecto |
Corrosión externa en soportes de tubería |
Detalles |
Tubería de petróleo de 450 mm (18”) – presión: 20 bar – temp. de diseño: 45°C |
Ubicación |
Europa |
Tipo de producto 3X |
ROLLERKiT® con REINFORCEKiT 4D |
Alcance del trabajo
De acuerdo con la norma ISO 24.817 y los cálculos de 3X, se decidió aplicar primero 4 capas de R4D utilizando resina R3X95 para restaurar la integridad de la tubería. Luego, se decidió instalar ROLLERKiT® en los soportes para protegerlos de un mayor deterioro.
En primer lugar, la preparación de la superficie se completó mediante chorreado abrasivo en las zonas defectuosas de la tubería y en los soportes. Este paso importante permite obtener una buena limpieza y rugosidad superficial (superior a 60 µm Rz) antes del vendaje compuesto y de la instalación de ROLLERKiT®. Se verificaron las condiciones higrométricas y las zonas preparadas se limpiaron con acetona.
Ambas reparaciones se completaron siguiendo las etapas a continuación:
-
Aplicación de masilla: Se aplicó masilla de relleno F3X8 en la zona defectuosa para remodelar la tubería.
-

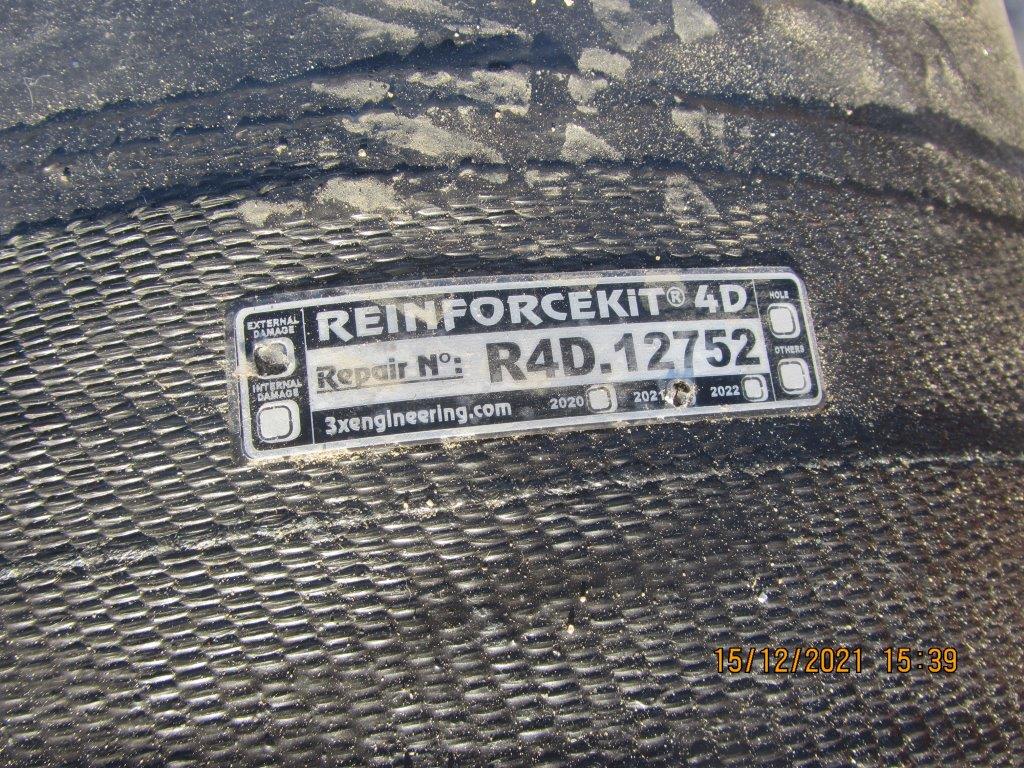

Vendaje compuesto de la tubería: El refuerzo mediante envoltura R4D de las zonas defectuosas se realizó utilizando cinta de Kevlar® y resina epoxi R3X95 para reforzar la tubería. Se aplicaron cuatro capas de R4D, para una longitud total de reparación de 1.000 mm (1 m), en ambas tuberías y se instaló una placa de identificación para fines de trazabilidad.
-
Instalación de ROLLERKiT®: Se instaló ROLLERKiT® (patines soldados sobre fibra de vidrio) alrededor de toda la superficie envuelta en contacto con el soporte utilizando masilla F3X8.
-
Validación: Se realizaron mediciones de dureza para confirmar la correcta polimerización de los productos y la instalación de ROLLERKiT®.
-

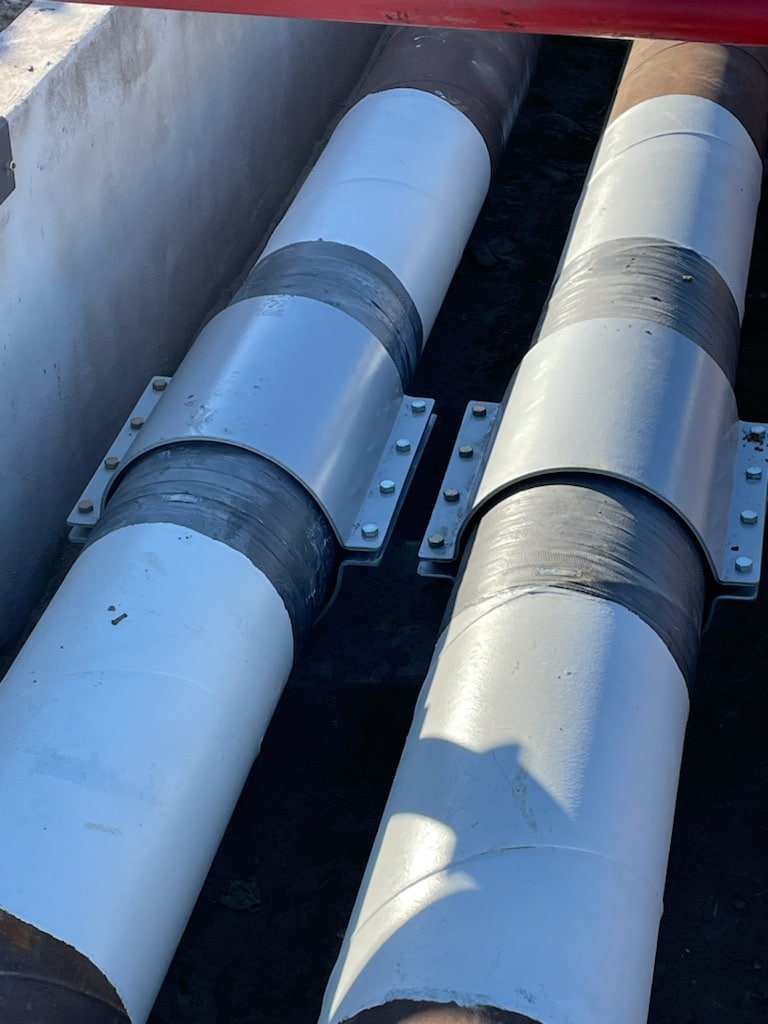

Etapa final: Instalación de los soportes sobre la solución de 3X (= vendaje compuesto R4D + ROLLERKiT®) gestionada por el cliente.
